Крышный центробежный вентилятор дымоудаления с вертикальным выбросом воздуха S&P MAX-TEMP CTVT/6/12-710. Максимальный расход воздуха: 25200/12700м3/ч; Максимальная потребляемая мощность: 7300/435Вт; Частота вращения: 950/450 об./мин.; Ток: 14/5,4 А; Количество полюсов: 6/12.
Напряжение, В:400
Об./мин:950/450
Доставка
Нова Пошта
Деливери (экономия 10% от стоимости доставки)
Самовывоз
S&P MAX-TEMP CTVT/6/12-710
Описание
Назначение крышных центробежных вентиляторов дымоудаления S&P MAX-TEMP CTVT/6/12-710
Крышные центробежные вентиляторы с вертикальным выбросом воздуха S&P MAX-TEMP CTVT/6/12-710 разработаны специально для систем дымоудаления и имеют пределы огнестойкости 400°С/2 часа или 600°С/2 часа*. Также, вентиляторы крышные дымоудаления S&P MAX-TEMP CTVT/6/12-710 могут работать в продолжительном режиме при температуре перемещаемого воздуха от -20°С до 120°С.
Основание вентиляторов изготовлено из оцинкованной стали, корпус - из алюминия. Вентиляторы радиальные дымоудаления оснащены защитной решеткой на нагнетательной стороне и комплектуются 6/12 полюсными трёхфазными электродвигателями.
Встроенные термоконтакты с выводами для подключения к внешнему устройству защиты.
Регулирование скорости при помощи преобразователя частоты.
* Пожалуйста, выберите нужный Вам вариант в процессе заказа.
Характеристики
Основные
Модель
S&P MAX-TEMP CTVT/6/12-710
Напряжение, В
400
Сила тока, А
14/5,4
Частота тока, Гц
50
Об./мин
950/450
Класс изоляции двигателя
F
Класс защиты устройства, IP
55
Масса, кг
238
Количество полюсов
6/12
Макс. температура перемещаемого воздуха 120 мин, °С
400/600
Потребляемая мощность, Вт
7300/435
Производительность, м³/час
25200/12700
Уровень шума на расстоянии 3м, dB(A)
(74/60)/(72/57)
Фазность
3-фазный
* Возможны поставки вентиляторов с пределами огнестойкости 400°С/2 часа или 600°С/2 часа.
Пожалуйста, выберите нужный Вам вариант в процессе заказа.

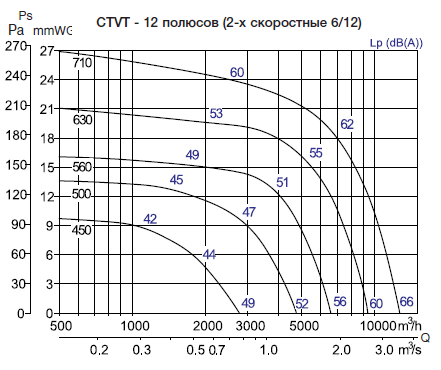

Рабочие характеристики крышных центробежных вентиляторов дымоудаления S&P MAX-TEMP CTVT/6/12-710
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q
- Расход воздуха, в м3/ч и м3/с.
Ps
- Статическое давление, в Па и мм вод. ст.
Данные приведены в соответствии со стандартами ISO 5801 и AMCA 210-99 при температуре сухого воздуха 20°С и атмосферном давлении 760 мм рт. ст.
Для определения уровней звуковой мощности, необходимо, к уровням звукового давления, указанным в технических характеристиках, прибавить поправочные коэффициенты, приведенные в следующей таблице:
Уровень звуковой мощности
Частота (Гц)
125
250
500
1000
2000
4000
8000
На выходе
Qmax
3,0
8,0
11,5
11,5
8,0
1,5
-8,0
2/3 Qmax
0,5
4,5
6,5
5,0
1,5
-3,0
-10,0
1/3 Qmax
-1,5
2,5
4,5
3,0
-0,5
-5,0
-12,0
На входе
Qmax
4,5
9,0
10,5
8,5
6,5
5,5
3,0
2/3 Qmax
3,0
5,0
6,0
4,5
1,0
-3,0
-9,5
1/3 Qmax
1,0
3,0
4,0
2,5
-1,0
-5,0
-11,5
Для получения уровней звукового давления на расстоянии (d), необходимо, из значения уровня звуковой мощности, для каждой частоты, вычесть поправочный коэффициент, приведенный в следующей таблице:
Уровень звукового давления
Расстояние (d)
1 м
1,5 м
4 м
6 м
10 м
15 м
20 м
30 м
Поправочный коэффициент (дБ)
11
14,5
23
26
31
34
37
40
Модель
Габаритные размеры, мм
AH
AV
BH
BV
C
D*
E
F
S&P MAX-TEMP CTVT/6/12-710
1336
1485
1127
1161
1100
710
840
14
* Номинальный диаметр.
