S&P MAX-TEMP CTHT/8-500

Name: S&P MAX-TEMP CTHT/8-500
Brand: Soler & Palau

Крышный центробежный вентилятор дымоудаления

Производитель: Soler & Palau

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID22357

договорная

Крышный центробежный вентилятор дымоудаления с горизонтальным выбросом воздуха S&P MAX-TEMP CTHT/8-500. Максимальный расход воздуха: 7500 м³/ч; Максимальная потребляемая мощность: 770 Вт; Частота вращения: 725 об./мин.; Ток: 2,40 А; Количество полюсов: 8.

Напряжение, В:400

Об./мин:725

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

S&P MAX-TEMP CTHT/8-500

Описание

Назначение крышных центробежных вентиляторов дымоудаления S&P MAX-TEMP CTHT/8-500

Крышные центробежные вентиляторы с горизонтальным выбросом воздуха S&P MAX-TEMP CTHT/8-500 разработаны специально для систем дымоудаления и имеют пределы огнестойкости 400°С/2 часа. Также, вентиляторы крышные дымоудаления S&P MAX-TEMP CTHT/8-500 могут работать в продолжительном режиме при температуре перемещаемого воздуха от -20°С до 120°С.

Конструкция крышных центробежных вентиляторов дымоудаления S&P MAX-TEMP CTHT/8-500

Основание вентиляторов изготовлено из оцинкованной стали, крышка - из алюминия. Вентиляторы радиальные дымоудаления оснащены защитной решеткой на нагнетательной стороне и комплектуются 8 полюсными трёхфазными электродвигателями.

Параметры электродвигателей крышных центробежных вентиляторов дымоудаления S&P MAX-TEMP CTHT/8-500

Параметры электропитания: 3ф - 400 В - 50 Гц
Класс защиты IP55.
Класс изоляции F.
Шариковые подшипники не требующие обслуживания.
Встроенные термоконтакты с выводами для подключения к внешнему устройству защиты.
Регулирование скорости при помощи преобразователя частоты.

Характеристики

Основные

Модель

S&P MAX-TEMP CTHT/8-500

Напряжение, В

400

Сила тока, А

2,40

Частота тока, Гц

Об./мин

725

Класс изоляции двигателя

Класс защиты устройства, IP

Масса, кг

104

Количество полюсов

Потребляемая мощность, Вт

770

Предел огнестойкости

400°С/2 часа

Производительность, м³/час

7500

Пульт управления

VFKB-45

Уровень шума на расстоянии 3м, dB(A)

55/62

Фазность

3-фазный

Рабочие характеристики крышных центробежных вентиляторов дымоудаления S&P MAX-TEMP CTHT/8-500

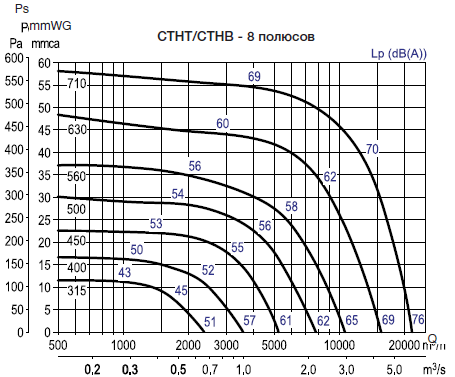

Аэродинамические характеристики крышных центробежных вентиляторов дымоудаления S&P MAX-TEMP CTHT/8-500

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
Q	- Расход воздуха, в м³/ч и м³/с.
Ps	- Статическое давление, в Па и мм вод. ст.

Данные приведены в соответствии со стандартами ISO 5801 и AMCA 210-99 при температуре сухого воздуха 20°С и атмосферном давлении 760 мм рт. ст.

Для определения уровней звуковой мощности, необходимо, к уровням звукового давления, указанным в технических характеристиках, прибавить поправочные коэффициенты, приведенные в следующей таблице:

Уровень звуковой мощности

		Частота (Гц)
		125	250	500	1000	2000	4000	8000
На выходе	Qmax	2,0	7,5	11,0	11,0	9,0	6,0	0,5
	2/3 Qmax	-0,5	3,5	5,5	5,5	3,5	0,5	-4,5
	1/3 Qmax	-2,5	1,5	3,5	3,5	1,5	-1,5	-6,5
На входе	Qmax	5,5	9,0	11,5	11,0	10,0	7,5	3,5
	2/3 Qmax	2,5	5,0	6,0	4,5	1,5	-2,5	-8,6
	1/3 Qmax	0,5	3,0	4,0	2,5	-0,5	-4,5	-10,5

Для получения уровней звукового давления на расстоянии (d), необходимо, из значения уровня звуковой мощности, для каждой частоты, вычесть поправочный коэффициент, приведенный в следующей таблице:

Уровень звукового давления

Расстояние (d)	1 м	1,5 м	4 м	6 м	10 м	15 м	20 м	30 м
Поправочный коэффициент (дБ)	11	14,5	23	26	31	34	37	40

Габаритные размеры крышных центробежных вентиляторов дымоудаления S&P MAX-TEMP CTHT/8-500

Модель	Габаритные размеры, мм
Модель	AH	AV	BH	BV	C	D*	E	F
S&P MAX-TEMP CTHT/8-500	1214	1216	824	832	905	630	750	14

* Номинальный диаметр.
