Soler&Palau TD-160/100 N SILENT (230V50HZ)

Name: Soler&Palau TD-160/100 N SILENT (230V50HZ)
Brand: Soler & Palau
SKU: 5211318000

Канальный вентилятор td silent

Производитель: Soler & Palau

Все о товаре

Описание

Характеристики

Технические характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Soler&Palau TD-160/100 N SILENT (230V50HZ)

Есть в наличии

Код товара: ID20590

договорная

Канальный вентилятор Soler&Palau TD-160/100 N. Макс. расход воздуха: 180/140 м3/ч; Уровень звукового давления: 24/21 дБ(А); Макс. потребляемая мощность: 25/12 Вт.

Об./мин:2500/2200

Диаметр, мм:100

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Soler&Palau TD-160/100 N SILENT (230V50HZ)

Описание

Описание вентилятора канального Soler&Palau TD-160/100 N

Канальный осевой вентилятор Soler&Palau TD-160/100 N разработан специально для помещений с высокими требованиями к низкому уровню шума. Вентилятор soler palau td silent изготавливается из высококачественного пластика и комплектуется высокоэффективными крыльчатками с диагональными лопатками.

Конструкция канального осевого вентилятора Soler&Palau TD-160/100 N

Конструктивно, вентилятор состоит из двух частей: монтажного кронштейна и, закрепленного на нем, корпуса вентилятора. Корпус вентилятора двойной, между внешним и внутренним корпусом проложен слой звукопоглощающего материала.
Звуковые волны от крыльчатки и электродвигателя проходят сквозь внутренний перфорированный корпус и, под определенным углом, направляются на слой шумопоглощающего материла, где гасятся практически на сто процентов(1). Использование резиновых уплотнителей на патрубках вентилятора позволяет исключить передачу вибраций от вентилятора к воздуховодам.
(1) За исключением модели TD-160 SILENT, снижение шума в которой достигается за счет резиновых "сайлент-блоков", на которых установлен электродвигатель (запатентованная технология S&P).

Электродвигатель вентилятора канального Soler&Palau TD-160/100 N

Класс защиты IP44, класс изоляции В.
Параметры электропитания:
1ф - 230 В - 50 Гц
Вентилятор td silent оснащается однофазным двухскоростным электродвигателем, со встроенной защитой от перегрева. Кроме того, вентилятор имеет возможность регулирования скорости напряжением.

	Малая высота корпуса Малая высота корпуса вентиляторов TD-SILENT делает их незаменимыми при установке в ограниченном пространстве, например за подшивным потолком.		Сверхнизкий уровень шума Звуковые волны проходят через внутренний перфорированный корпус вентилятора 1 и гасятся слоем шумопоглощающего материала 2.
	Быстроразъемные хомуты Быстроразъемные хомуты, снабженные резиновыми вставками, упрощают монтаж и обслуживание вентилятора, а также, гасят всю вибрацию от вентилятора.		Клеммная коробка вращается на 360° Для удобства подключения, клеммная коробка может вращаться на 360°.
	Специальные резиновые уплотнители Резиновые уплотнители препятствуют перетоку воздуха.		Монтажный кронштейн Вентилятор состоит из двух частей: монтажного кронштейна и, закрепленного на нем, корпуса вентилятора.

Применение Soler&Palau TD-160/100 N

	Складские помещения		Цеха и мастерские		Торговые помещения
	Офисы		Кафе и рестораны		Охлаждаемые помещения

Характеристики

Основные

Модель

Soler&Palau TD-160/100 N

Сила тока, А

0,16/0,10

Об./мин

2500/2200

Класс защиты устройства, IP

Встроенная

Макс. температура перемещаемого воздуха, °С

Масса, кг

1,40

Диаметр, мм

100

Макс. расход воздуха при прямом потоке, м3/ч

180/140

Мин. температура перемещаемого воздуха, °С

-20

Настраиваемая неважная характеристика 1

REB-1

Настраиваемая неважная характеристика 2

RMB-1,5

Потребляемая мощность, Вт

25/12

Пульт управления

REGUL-2/COM-2

Суммарный уровень звуковой мощности, не более, dB(A)

24/21

*Приведен уровень звукового давления на расстоянии 3 м от вентилятора, с подсоединенными воздуховодами, в свободном пространстве.

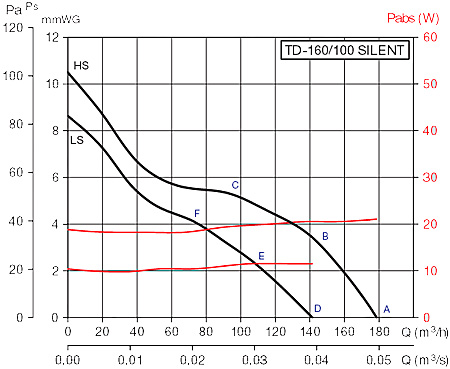

Рабочие характеристики
– Q = расход воздуха в м3/ч и м3/с.
– Ps = статическое давление в Па и мм вод. ст.
– Данные приведены: в соответствии со стандартами: ISO 5801 и AMCA 210-99 и BS 848 часть 2:1985.
при температуре сухого воздуха 20°C и атмосферном давлении 760 мм рт. ст.
HS = Высокая скорость
LS = Низкая скорость

Аэродинамические характеристики Soler&Palau TD-160/100 N

В таблицах приведены уровни звуковой мощности в рабочих точках A, B, C, D, E и F, которые указаны на графиках рабочих характеристик вентиляторов.
Все данные указаны в соответствии со стандартом ISO 13347-3 2004.

Soler&Palau TD-160/100 N SILENT (230V50HZ)			63	125	250	500	1000	2000	4000	8000	LwA	LpA*
HS	На входе	A	24	32	39	46	52	49	40	31	54	34
		B	23	32	40	46	51	47	39	30	54	33
		C	23	34	43	47	51	47	39	30	54	33
	К окружению	A	24	24	37	34	36	41	32	21	44	24
		B	23	24	38	35	35	39	31	20	44	24
		C	23	26	41	36	35	39	31	20	44	24
	На выходе	A	30	34	37	48	51	47	41	31	54	33
		B	29	35	37	48	49	46	39	30	53	33
		C	28	36	39	49	50	45	39	30	54	33

Soler&Palau TD-160/100 N SILENT (230V50HZ)			63	125	250	500	1000	2000	4000	8000	LwA	LpA*
LS	На входе	D	23	26	37	43	49	45	36	27	51	31
		E	22	27	39	43	47	43	35	26	50	30
		F	22	29	41	44	48	44	35	27	51	31
	К окружению	D	23	17	35	32	33	37	28	17	41	21
		E	22	18	37	32	31	36	27	17	41	21
		F	22	21	39	33	32	36	27	17	42	22
	На выходе	D	29	32	34	45	48	44	37	27	51	30
		E	28	32	35	45	46	42	35	27	50	29
		F	28	33	36	46	47	42	36	27	51	30

* Приведен уровень звукового давления на расстоянии 3 м от вентилятора, с подсоединенными воздуховодами, в свободном пространстве.

Габаритные размеры Soler&Palau TD-160/100 N
