Soler&Palau TCFB/4-450/H- (230V50HZ)

Name: Soler&Palau TCFB/4-450/H- (230V50HZ)
Brand: Soler & Palau
SKU: 5602409400

Осевой вентилятор

Производитель: Soler & Palau

Все о товаре

Описание

Характеристики

Технические характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID16911

договорная

Осевой вентилятор Soler&Palau TCFB/4-450/H. Макс.расход воздуха: 6760 м3/ч; Уров.звук.давл.: 65 дБ(А); Макс.потр.мощность: 480 Вт.

Об./мин:1290

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Soler&Palau TCFB/4-450/H- (230V50HZ)

Описание

Описание Soler&Palau TCFB/4-450/H- (230V50HZ)

Компактный осевой вентилятор Soler&Palau TCFB/4-450/H- (230V50HZ) в цилиндрическом корпусе комплектуется пластмассовыми крыльчатками. Корпус вентилятора изготовлен из оцинкованной листовой стали и защищен от коррозии катафоретическим покрытием и полиэфирной краской.

Электродвигатель Soler&Palau TCFB/4-450/H- (230V50HZ)

Однофазный 4-х полюсный (1ф - 230 В - 50 Гц)
Класс защиты IP65 (1), класс изоляции F (2), со встроенными термоконтактами.
Все электродвигатели имеют возможность регулирования скорости напряжением (за исключением моделей с 2-х полюсными электродвигателями, моделей /4-560, /4-630).

(1) Для моделей /2-315H и /2-355H класс защиты IP55, электродвигатели без термозащиты.
(2) Рабочая температура от -40°C до +70°C (для моделей /2-315H и /2-355H от -20°C до +40°C).)

Дополнительная информация Soler&Palau TCFB/4-450/H- (230V50HZ)

Стандартное направление движения воздуха "В": крыльчатка - электродвигатель.
По запросу
Направление движения воздуха "А": электродвигатель - крыльчатка.
Модели с трехфазными электродвигателями, с возможностью регулирования скорости при помощи преобразователя частоты.

	Защита от коррозии Корпус вентилятора и опора электродвигателя защищены от коррозии катафоретическим покрытием и полиэфирной краской. Болты изготовлены из нержавеющей стали.		Внешняя клеммная коробка Внешняя клеммная коробка изготовлена из огнеупорного пластика с кабельным вводом PG-11.
	Динамически сбалансированная крыльчатка Крыльчатка динамически сбалансированна в соответствии с требованиями ISO 1940.

Применение Soler&Palau TCFB/4-450/H- (230V50HZ)

	Складские помещения		Цеха и мастерские		Торговые помещения
	Автостоянки

Характеристики

Основные

Модель

Soler&Palau TCFB/4-450/H

Сила тока, А

2,3

Об./мин

1290

Масса, кг

Макс. расход воздуха при прямом потоке, м3/ч

6760

Настраиваемая неважная характеристика 1

REB-2,5

Потребляемая мощность, Вт

480

Суммарный уровень звуковой мощности, не более, dB(A)

* - Уровень звукового давления измерен на расстоянии равном трем диаметрам крыльчатки, но не менее 1,5 м от вентилятора, в свободном пространстве.

Параметры электропитания Soler&Palau TCFB/4-450/H- (230V50HZ)

Параметры электропитания Серия COMPACT тип TCFB/TCFT

Параметры сети электропитания	Тип электродвигателя	Подключение	Скорость вращения
1ф - 220-240 В - 50 Гц	1ф - 230 В - 50 Гц	См. схему подключений	Высокая

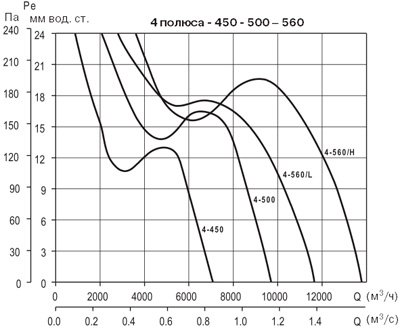

Рабочие характеристики
– Q = расход воздуха в м3/ч и м3/с.
– Ps = статическое давление в Па и мм вод. ст.
– Данные приведены: в соответствии со стандартами UNE 100-212-89, BS 848, Part 1; AMCA210-85 и ASHRAE 51-1985.
при температуре сухого воздуха 20°C и атмосферном давлении 760 мм рт. ст.
Рабочие характеристики осевых вентиляторов в цилиндрическом корпусе с пластиковыми крыльчатками (TCFB/TCFT) аналогичны техническим характеристикам осевых вентиляторов с монтажной пластиной с пластиковыми крыльчатками (HCFB/HCFT)

Рекомендации по выбору вентилятора:
Для определения рабочей точки необходимо построить характеристику сети. Рабочая точка лежит на пересечении характеристики сети и рабочей кривой вентилятора. Не выбирайте вентилятор с рабочей точкой, лежащей в закрашенной области.
Пример: Заданный расход воздуха 10000 м3/ч при 3 мм вод. ст.
В этом случае реальная рабочая точка будет соответствовать значениям 11300 м3/ч и 4 мм вод. ст.

Аэродинамические характеристики Soler&Palau TCFB/4-450/H- (230V50HZ)

Аэродинамические характеристики Soler&Palau TCFB/4-450/H- (230V50HZ)

Уровень звуковой мощности (дБ(А)) в соответствии стандартным октавам средних частот (Гц).

LwA ASP QMAX	63	125	250	500	1000	2000	4000	8000
Soler&Palau TCFB/4-450/H- (230V50HZ)	41	57	60	69	73	71	65	55

Габаритные размеры Soler&Palau TCFB/4-450/H- (230V50HZ)

Модель	Габаритные размеры, мм
Soler&Palau TCFB/4-450/H- (230V50HZ)	øA	øB	C	øD	øE	Кол-во отверстий N
Soler&Palau TCFB/4-450/H- (230V50HZ)	537	500	180	450	12	8
