Soler&Palau ILT/4-315 EX

Name: Soler&Palau ILT/4-315 EX
Brand: Soler & Palau

Канальный вентилятор

Производитель: Soler & Palau

Все о товаре

Описание

Характеристики

Технические характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID21434

договорная

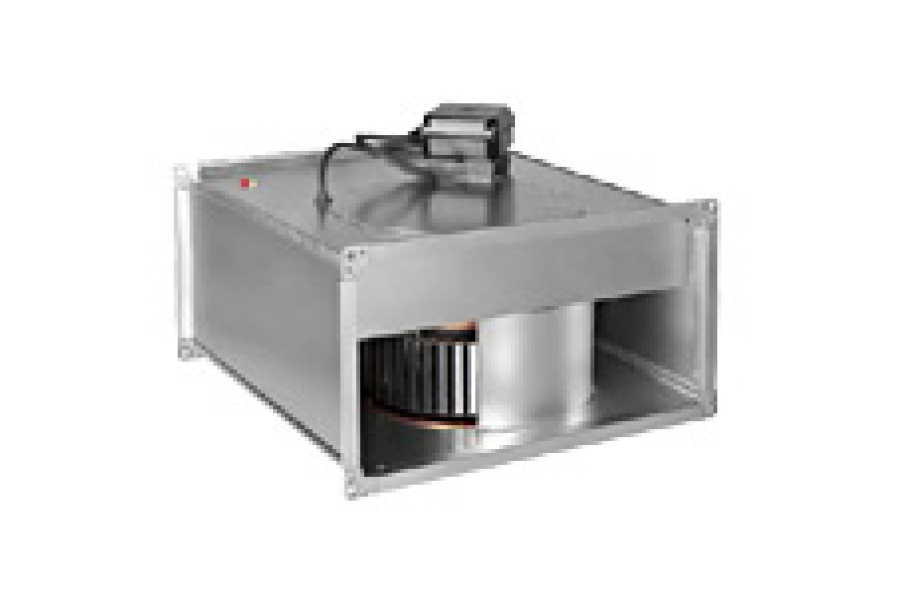

Канальный вентилятор прямоугольного сечения Soler&Palau ILT/4-315 EX. Макс. расход воздуха: 4000 м3/ч; Уровень звукового давления на входе / на выходе: 72/77 дБ(А); Макс. потребляемая мощность: 2300 Вт.

Об./мин:1370

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Soler&Palau ILT/4-315 EX

Описание

Описание вентилятора канального прямоугольнго Soler&Palau ILT/4-315 EX

Прямоугольный канальный вентилятор Soler&Palau ILT/4-315 EX предназначен для перемещения потенциально взрывоопасных газов и испарений взрывоопасных веществ.
Корпус вентилятора и рабочее колесо с загнутыми вперед лопатками изготавливаются из оцинкованной листовой стали. Между подвижными и неподвижными частями вентилятора находятся медные вставки, которые исключают образование искр. Вентилятор канальный прямоугольный s&p ILT ATEX укомплектован инспекционной крышкой для доступа к электродвигателю и рабочему колесу, это позволяет проводить осмотр и обслуживание внутренних частей вентилятора прямо на месте установки, без его демонтажа.
Рабочие температуры от -20°С до +55°C.

Электродвигатель вентилятора Soler&Palau ILT/4-315 EX

Параметры электропитания:
3ф - 400 В - 50 Гц
Вентиляторы для прямоугольных каналов ILT ATEX имеют возможность регулирования скорости при помощи автотрансформаторов (RMT*) и преобразователей частоты (VFTM*).
* Регулирование скорости может производиться только регуляторами, протестированными и рекомендованными S&P.
ATEX
Взрывозащищенные канальные вентиляторы соответствуют требованиям Директивы ATEX для изделий с трехфазными электродвигателями:
- повышенная безопасность II2G EExeIIT3 Gb

	Простота монтажа Вентиляторы оснащены стандартными прямоугольными фланцами.		Внешняя клеммная коробка IP55 Клеммная коробка в стандартной комплектации.
	Инспекционная крышка Инспекционная крышка упрощает доступ к электродвигателю и рабочему колесу для обслуживания.		Искробезопасная конструкция Медные вставки исключают образование искр между подвижными и неподвижными частями вентилятора.
	Клемма заземления

Характеристики

Основные

Модель

Soler&Palau ILT/4-315 EX

Сила тока, А

4,90

Об./мин

1370

Макс. температура перемещаемого воздуха, °С

Масса, кг

42,0

Габарит (высота оси вращения), мм

600x350

Макс. расход воздуха при прямом потоке, м3/ч

4000

Мин. температура перемещаемого воздуха, °С

-20

Потребляемая мощность, Вт

2300

Суммарный уровень звуковой мощности, не более, dB(A)

72/77

*Уровень звукового давления измерен на расстоянии 1 м от вентилятора, в свободном пространстве.

Рабочие характеристики
– Q = расход воздуха в м3/ч и м3/с.
– Ps = статическое давление в Па и мм вод. ст.
– Данные приведены: в соответствии со стандартами: ISO 5801 и AMCA 210-99.
при температуре сухого воздуха 20°C и атмосферном давлении 760 мм рт. ст.

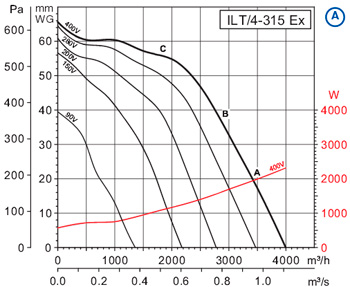

Рабочие характеристики A: получены при регулировании скорости пятиступенчатым трансформатором RMT.

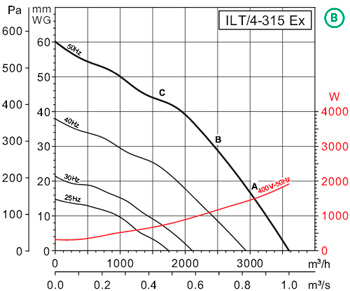

Рабочие характеристики B: получены при регулировании скорости преобразователем частоты.
В таблицах приведены значения уровней звуковой мощности (дБ(А)), в 3-х рабочих точках вентилятора (A: макс. расход воздуха)

Аэродинамические характеристики канального вентилятора Soler&Palau ILT/4-315 EX

Soler&Palau ILT/4-315 EX		63	125	250	500	1000	2000	4000	8000	LwA
На входе	A	62	74	76	80	81	81	77	72	87
	B	59	71	73	77	78	78	74	69	84
	C	53	65	67	71	72	72	68	63	78
На выходе	A	59	74	76	85	87	86	83	76	92
	B	56	71	73	82	84	83	80	73	89
	C	51	66	68	77	79	78	75	68	84
К окружению	A	62	69	69	70	66	66	64	61	76
	B	59	66	66	67	63	63	61	58	73
	C	54	61	61	62	58	58	56	53	68

Аэродинамические характеристики канального вентилятора Soler&Palau ILT/4-315 EX

Soler&Palau ILT/4-315 EX		63	125	250	500	1000	2000	4000	8000	LwA
На входе	A	57	69	71	75	76	76	72	67	82
	B	57	69	71	75	76	76	72	67	82
	C	52	64	66	70	71	71	67	62	77
На выходе	A	54	69	71	80	82	81	78	71	87
	B	54	69	71	80	82	81	78	71	87
	C	50	65	67	76	78	77	74	67	83
К окружению	A	57	64	64	65	61	61	59	56	71
	B	57	64	64	65	61	61	59	56	71
	C	52	59	59	60	56	56	54	51	56

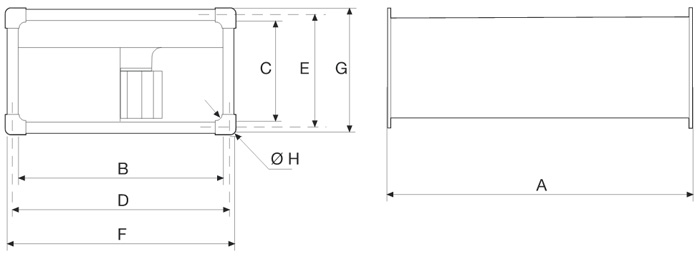

Габаритные размеры канального вентилятора Soler&Palau ILT/4-315 EX

Модель	Габаритные размеры, мм
Soler&Palau ILT/4-315 EX	A	B	C	D	E	F	G	ØH
Soler&Palau ILT/4-315 EX	725	600	348	620	370	640	390	9
