Soler&Palau ILT/4-225 EEXeIIT3 *230/400V50

Под заказ

Код товара: ID20405

договорная

Канальный вентилятор прямоугольного сечения Soler&Palau ILT/4-225 EX. Макс. расход воздуха: 1720 м3/ч; Уровень звукового давления на входе / на выходе: 62/66 дБ(А); Макс. потребляемая мощность: 565 Вт.

Об./мин:1200

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Soler&Palau ILT/4-225 EEXeIIT3 *230/400V50

Описание

Описание вентилятора канального прямоугольнго Soler&Palau ILT/4-225 EX

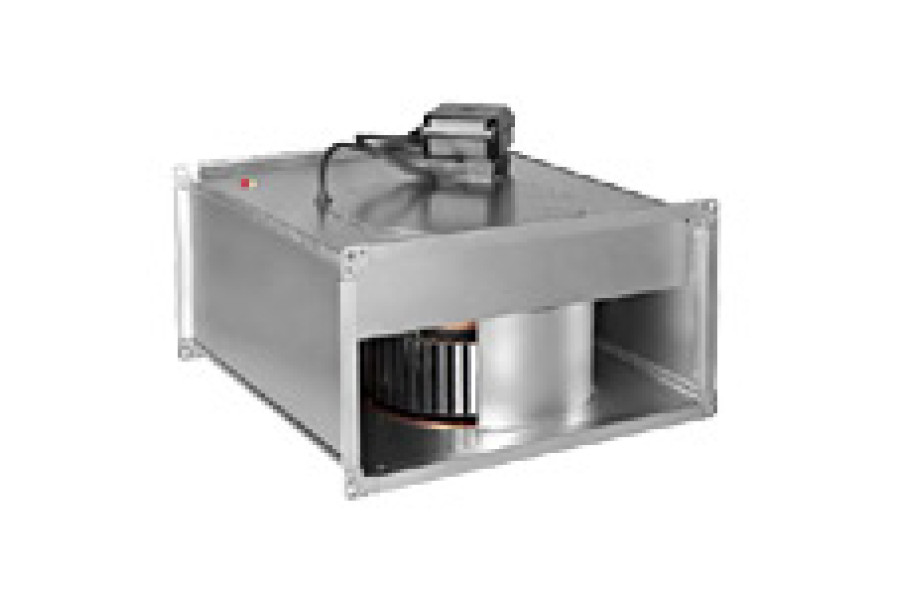

Прямоугольный канальный вентилятор Soler&Palau ILT/4-225 EX предназначен для перемещения потенциально взрывоопасных газов и испарений взрывоопасных веществ.
Корпус вентилятора и рабочее колесо с загнутыми вперед лопатками изготавливаются из оцинкованной листовой стали. Между подвижными и неподвижными частями вентилятора находятся медные вставки, которые исключают образование искр. Вентилятор канальный прямоугольный s&p ILT ATEX укомплектован инспекционной крышкой для доступа к электродвигателю и рабочему колесу, это позволяет проводить осмотр и обслуживание внутренних частей вентилятора прямо на месте установки, без его демонтажа.
Рабочие температуры от -20°С до +55°C.

Электродвигатель вентилятора Soler&Palau ILT/4-225 EX

Параметры электропитания:
3ф - 400 В - 50 Гц
Вентиляторы для прямоугольных каналов ILT ATEX имеют возможность регулирования скорости при помощи автотрансформаторов (RMT*) и преобразователей частоты (VFTM*).
* Регулирование скорости может производиться только регуляторами, протестированными и рекомендованными S&P.
ATEX
Взрывозащищенные канальные вентиляторы соответствуют требованиям Директивы ATEX для изделий с трехфазными электродвигателями:
- повышенная безопасность II2G EExeIIT3 Gb

	Простота монтажа Вентиляторы оснащены стандартными прямоугольными фланцами.		Внешняя клеммная коробка IP55 Клеммная коробка в стандартной комплектации.
	Инспекционная крышка Инспекционная крышка упрощает доступ к электродвигателю и рабочему колесу для обслуживания.		Искробезопасная конструкция Медные вставки исключают образование искр между подвижными и неподвижными частями вентилятора.
	Клемма заземления

Характеристики

Основные

Модель

Soler&Palau ILT/4-225 EX

Сила тока, А

1,00

Об./мин

1200

Макс. температура перемещаемого воздуха, °С

Масса, кг

20,0

Габарит (высота оси вращения), мм

500x250

Макс. расход воздуха при прямом потоке, м3/ч

1720

Мин. температура перемещаемого воздуха, °С

-20

Потребляемая мощность, Вт

565

Суммарный уровень звуковой мощности, не более, dB(A)

62/66

*Уровень звукового давления измерен на расстоянии 1 м от вентилятора, в свободном пространстве.

Рабочие характеристики
– Q = расход воздуха в м3/ч и м3/с.
– Ps = статическое давление в Па и мм вод. ст.
– Данные приведены: в соответствии со стандартами: ISO 5801 и AMCA 210-99.
при температуре сухого воздуха 20°C и атмосферном давлении 760 мм рт. ст.

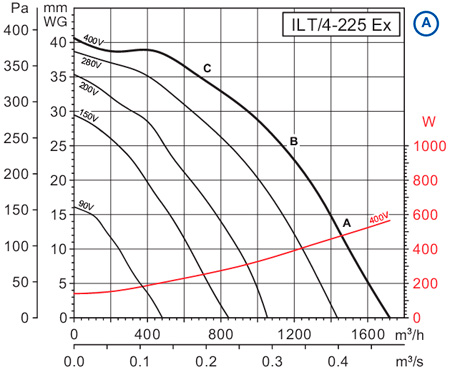

Рабочие характеристики A: получены при регулировании скорости пятиступенчатым трансформатором RMT.

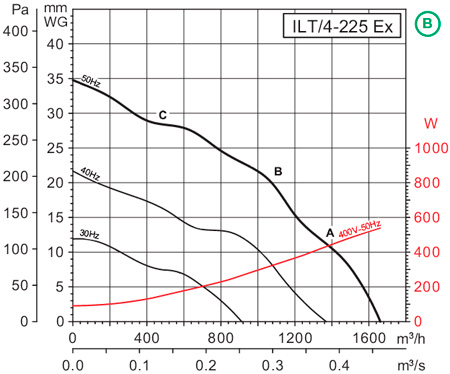

Рабочие характеристики B: получены при регулировании скорости преобразователем частоты.
В таблицах приведены значения уровней звуковой мощности (дБ(А)), в 3-х рабочих точках вентилятора (A: макс. расход воздуха)

Аэродинамические характеристики канального вентилятора Soler&Palau ILT/4-225 EX

*Soler&Palau ILT/4-225 EEXeIIT3 230/400V50**		63	125	250	500	1000	2000	4000	8000	LwA
На входе	A	51	63	66	71	72	69	64	55	76
	B	48	60	63	68	69	66	61	52	73
	C	43	55	58	63	64	61	56	47	68
На выходе	A	48	63	66	72	77	74	72	65	81
	B	45	60	63	69	74	71	69	62	78
	C	41	56	59	65	70	67	65	58	74
К окружению	A	51	56	57	59	62	62	57	47	68
	B	48	53	54	56	59	59	54	44	65
	C	43	48	49	51	54	54	49	39	60

Аэродинамические характеристики канального вентилятора Soler&Palau ILT/4-225 EX

*Soler&Palau ILT/4-225 EEXeIIT3 230/400V50**		63	125	250	500	1000	2000	4000	8000	LwA
На входе	A	50	62	65	70	71	68	63	54	75
	B	46	58	61	66	67	64	59	50	71
	C	42	54	57	62	63	60	55	46	67
На выходе	A	46	61	64	70	75	72	70	63	79
	B	42	57	60	66	71	68	66	59	75
	C	38	53	56	62	67	64	62	55	71
К окружению	A	50	55	56	58	61	61	56	46	67
	B	46	51	52	54	57	57	52	42	63
	C	40	45	46	48	51	51	46	36	57

Габаритные размеры канального вентилятора Soler&Palau ILT/4-225 EX

Модель	Габаритные размеры, мм
*Soler&Palau ILT/4-225 EEXeIIT3 230/400V50**	A	B	C	D	E	F	G	ØH
*Soler&Palau ILT/4-225 EEXeIIT3 230/400V50**	535	500	248	520	270	540	290	9
