ЦС-3

Назначение скрубберов ЦС-3

Центробежные скрубберы ЦС-3 применяются в системах для очистки воздуха от кварцевого песка, кокса, угля.

Применение скрубберов ЦС-3

• в качестве одной ступени очистки – для вытяжных вентсистем от дробильно-сортировочного оборудования (дробилки, элеваторы, узлы пересыпки и т.п.); от земле-приготовительного оборудования и выбивных решеток в литейных цехах;
• в качестве второй ступени очистки – для вытяжных систем с большой начальной концентрации пыли (отсосы от пескоструйных камер и кабин);
• компактное размещение вентилятора, интегрированного в тело пылеуловителя.

С целью предохранения вентилятора от износа рекомендуется скруббер ЦС-3 устанавливать до вентилятора (на всасывании), предусматривая отвод воды из нижней части кожуха вентилятора.

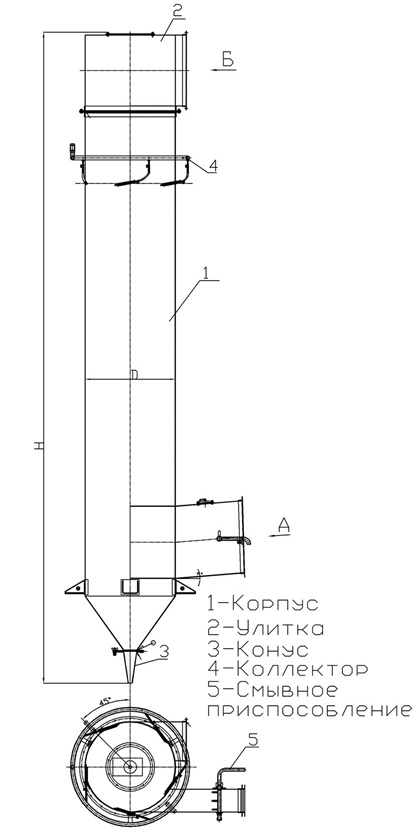

Конструкционные особенности скрубберов ЦС-3

• при установке скруббера после вентилятора (на нагнетании) – вверх, на прямую, через шахту или в бок через улитку;
• при установке скруббера ЦС-3 до вентилятора (на всасывании) – только через улитку.

Скорость воздуха во входном патрубке рекомендуется принимать в пределах от 15 до 23 м/сек. Для нормальной работы скруббера следует иметь постоянный напор воды перед соплами 2.0 м. вод. ст. для чего необходимо устанавливать промежуточный водяной бачёк с шаровым краном.

Эффективность скруббера ЦС-3 колеблется от 86 до 99% в зависимости от фракционного состава и удельного веса пыли, скорости воздуха во входном патрубке и диаметра цилиндрической части скруббера. Эффективность скруббера повышается с увеличением удельного веса пыли, с повышением скорости воздуха во входном патрубке и с уменьшением диаметра цилиндрической части скруббера.

Главные характеристики циклонов ЦС-3
