Ruck ISOTX 315 E2 10

Name: Ruck ISOTX 315 E2 10
Brand: Ruck
SKU: 114864

Изолированный вентиляционный бокс для круглых каналов

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID26594

договорная

Изолированный блок вентилятора для круглых воздуховодов Ruck ISOTX 315 E2 10. Производительность: 1890 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 63/76/56 dB(A); Потребляемая мощность: 545 Вт; Максимальная температура перемещаемого воздуха: 50 °С; Размер патрубка: 315 мм.

Напряжение, В:230

Об./мин:2840

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Ruck ISOTX 315 E2 10

Описание

Общие сведения о вентиляторах канальных Ruck ISOTX 315 E2 10

В вентиляционных боксах с частично изолированным корпусом Ruck ISOTX 315 E2 10 звукопоглощающий материал используется всего на 90 %, но уровень шума сравним с показателями полностью изолированного блока.

Используемый изоляционный материал из минеральной ваты имеет высокую объёмную плотность, равную 88 кг/м³, благодаря чему хорошо поглощаются даже низкие частоты. Покрытая некручёной стеклонитью поверхность задерживает скорость потока до 36 м/с в месте выхода волокон. Изоляция соответствует классу А2 пожарной безопасности.

Конструктивные особенности вентиляторов канальных для круглых воздуховодов Ruck ISOTX 315 E2 10

Центробежный вентилятор с загнутыми вперед лопатками обеспечивает высокую удельную мощность и низкий уровень шума
Kорпус из оцинкованной листовой стали
Регулирование скорости вращения напряжением
Встроенный термоконтакт с автоматическим перезапуском
Долговечные шариковые подшипники, не требующие обслуживания
Распределительная коробка со встроенным конденсатором
Звукоизоляция из 40 мм многослойной минеральной ваты
Встроенный монтажный кронштейн помогаeт экономить материал и время для установки
Соединительные патрубки красивой формы встроены в стенку корпуса
Благодаря наличию быстродействующего затвора доступ к вентилятору несложен.

Большой спектр аксессуаров: электронный регулятор, cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитная решетка, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы.

Характеристики

Основные

Модель

Ruck ISOTX 315 E2 10

Напряжение, В

230

Сила тока, А

2,5

Частота тока, Гц

Об./мин

2840

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

Оцинкованная сталь

Макс. температура перемещаемого воздуха, °С

Масса, кг

22,4

Емкость конденсатора, мкФ

5,0

Максимальный КПД, ηmax (%)

28,70/29,40

Потребляемая мощность, Вт

545

Производительность, м³/час

1890

Размер патрубка, мм

315

Суммарный уровень звуковой мощности, не более, dB(A)

63/76/56

Фазность

1-фазный

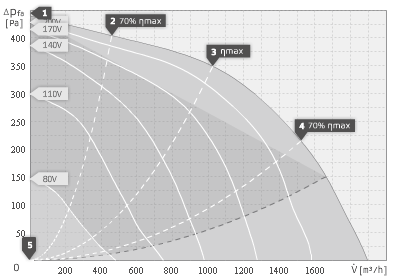

Аэродинамические характеристики канальных вентиляторов Ruck ISOTX 315 E2 10

Рабочая точка*	1	2	3	4	5
Ток I, A	1,1	1,1	1,5	1,9	0
Потребляемая мощность P₁, Вт	224	246	329	430	0
Число оборотов n, 1/мин	2839	2818	2596	2334	0
УЗМ на входе L_WA5, dB(A)	63	63	63	64	-
УЗМ на выходе L_WA6, dB(A)	76	75	76	77	-
УЗМ снаружи корпуса L_WA2, dB(A)	57	57	56	55	-

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck ISOTX 315 E2 10	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	63	-	60	56	52	49	50	50	45
		2	63	-	61	56	51	48	50	50	44
		3	63	-	60	56	51	48	50	51	45
		4	64	-	61	56	54	50	51	52	47
		5	-	-	-	-	-	-	-	-	-
УЗМ на выходе	L_WA6, dB(A)	1	76	-	60	61	64	71	71	67	62
		2	75	-	61	61	63	70	71	67	62
		3	76	-	60	61	63	70	72	68	63
		4	77	-	57	62	65	72	73	70	66
		5	-	-	-	-	-	-	-	-	-
УЗМ снаружи корпуса	L_WA2, dB(A)	1	57	-	55	51	45	42	42	41	37
		2	57	-	55	51	44	41	42	40	36
		3	56	-	53	49	44	41	42	39	35
		4	55	-	53	49	46	42	42	39	36
		5	-	-	-	-	-	-	-	-	-

Габаритные размеры канального вентилятора Ruck ISOTX 315 E2 10
