Ruck EL 710 D4 01

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Популярный
Ruck EL 710 D4 01
Есть в наличии
Код товара: ID25681
договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 710 D4 01. Производительность: 20240 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 92/93/85 dB(A); Потребляемая мощность: 3740 Вт; Максимальная температура перемещаемого воздуха: 55 °С; Размер патрубка: 710 мм.

Напряжение, В:400
Об./мин:1450
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
Ruck EL 710 D4 01
Описание

Общие сведения о канальных вентиляторах Ruck EL 710 D4 01

Энергосберегающие вентиляторы канальные круглые Ruck EL 710 D4 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 710 D4 01, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Регулирование частоты вращения данных вентиляторов осуществляется с помощью преобразователя частоты. Используются экранированные кабели. Регулирование частоты вращения с помощью преобразователя частоты обеспечивает высокую эффективность даже при работе с частичной нагрузкой.

Вентиляторы можно подключить непосредственно к трехфазной сети 400 В, 50 Гц.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 710 D4 01

  • Диагональный вентилятор со спрямляющим механизмом
  • B обмотки электродвигателей встроено термореле с автоматическим перезапуском
  • Статор с защитой от коррозии
  • Aлюминиевый корпус
  • Регулировка скорости по напряжению
  • Hе требует обслуживания, длительный срок службы шариковых подшипников
  • Распределительная коробка со встроенным конденсатором
  • В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
  • Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы, переходные плиты.

Характеристики
Основные
Модель
Ruck EL 710 D4 01
Напряжение, В
400
Сила тока, А
7,7
Частота тока, Гц
50
Об./мин
1450
Класс изоляции двигателя
F
Класс защиты устройства, IP
54
Макс. температура перемещаемого воздуха, °С
55
Масса, кг
49,0
Максимальный КПД, ηmax (%)
63,0/67,30
Потребляемая мощность, Вт
3740
Производи­тельность, м³/час
20240
Размер патрубка, мм
710
Суммарный уровень звуковой мощности, не более, dB(A)
92/93/85
Фазность
3-фазный

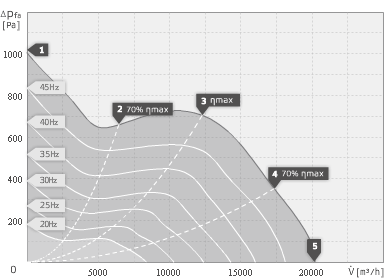

Аэродинамические характеристики канальных вентиляторов Ruck EL 710 D4 01

Рабочая точка* 1 2 3 4 5
Ток I, A 6,5 5,5 7,0 7,0 6,9
Потребляемая мощность P1, Вт 3244 2549 3574 3622 3325
Число оборотов n, 1/мин 1418 1446 1416 1446 1469
УЗМ на входе LWA5, dB(A) 97 93 92 92 92
УЗМ на выходе LWA6, dB(A) 101 97 93 94 95
УЗМ снаружи корпуса LWA2, dB(A) 90 88 85 82 84

*Рабочая точка

  1. при максимальном повышении давления
  2. 70 % от максимального КПД относительно статического давления/повышенное давление
  3. наиболее эффективная рабочая точка
  4. 70 % от максимального КПД относительно статического давления/повышенный расход воздуха
  5. свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель Ruck EL 710 D4 01 Гц Σ 63 125 250 500 1000 2000 4000 8000
УЗМ на входе LWA5, dB(A) 1 97 - 80 90 91 92 90 84 76
2 93 15 75 87 87 88 84 78 69
3 92 - 74 86 86 86 82 75 66
4 92 - 76 89 84 85 82 78 68
5 92 - 74 84 85 87 83 80 69
УЗМ на выходе LWA6, dB(A) 1 101 - 82 94 95 95 93 88 78
2 97 10 76 93 91 90 88 82 72
3 93 - 73 88 88 87 84 77 67
4 94 12 75 87 88 88 85 80 69
5 95 - 75 87 90 89 86 81 71
УЗМ снаружи корпуса LWA2, dB(A) 1 90 - 76 81 86 85 81 71 65
2 88 - 71 84 84 81 76 65 59
3 85 - 69 79 80 79 73 62 55
4 82 - 66 76 77 77 72 65 57
5 84 10 68 77 79 79 74 66 59

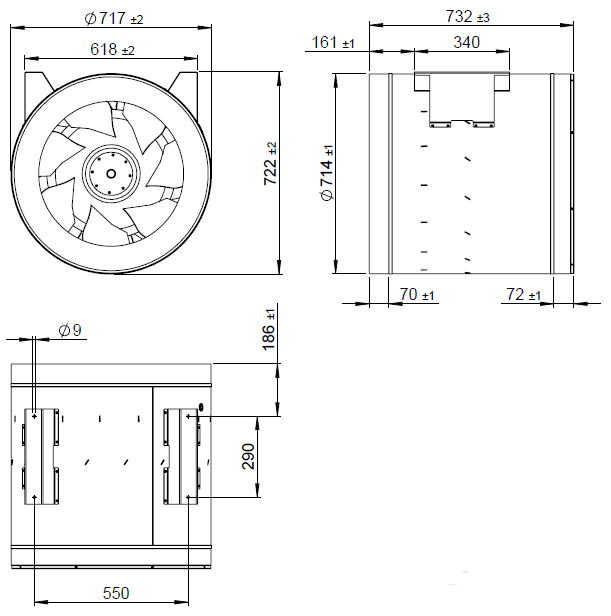

Габаритные размеры канального вентилятора Ruck EL 710 D4 01
