Ruck EL 630 D4 01

Name: Ruck EL 630 D4 01
Brand: Ruck
SKU: 117891

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID25678

договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 630 D4 01. Производительность: 15890 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 89/91/83 dB(A); Потребляемая мощность: 2750 Вт; Максимальная температура перемещаемого воздуха: 80 °С; Размер патрубка: 630 мм.

Напряжение, В:400

Об./мин:1580

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Ruck EL 630 D4 01

Описание

Общие сведения о канальных вентиляторах Ruck EL 630 D4 01

Энергосберегающие вентиляторы канальные круглые Ruck EL 630 D4 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 630 D4 01, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Регулирование частоты вращения данных вентиляторов осуществляется с помощью преобразователя частоты. Используются экранированные кабели. Регулирование частоты вращения с помощью преобразователя частоты обеспечивает высокую эффективность даже при работе с частичной нагрузкой.

Вентиляторы можно подключить непосредственно к трехфазной сети 400 В, 50 Гц.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 630 D4 01

Диагональный вентилятор со спрямляющим механизмом
B обмотки электродвигателей встроено термореле с автоматическим перезапуском
Статор с защитой от коррозии
Aлюминиевый корпус
Регулировка скорости по напряжению
Hе требует обслуживания, длительный срок службы шариковых подшипников
Распределительная коробка со встроенным конденсатором
В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы, переходные плиты.

Характеристики

Основные

Модель

Ruck EL 630 D4 01

Напряжение, В

400

Сила тока, А

5,4

Частота тока, Гц

Об./мин

1580

Класс изоляции двигателя

Класс защиты устройства, IP

Макс. температура перемещаемого воздуха, °С

Масса, кг

39,3

Максимальный КПД, ηmax (%)

62,60/66,90

Потребляемая мощность, Вт

2750

Производительность, м³/час

15890

Размер патрубка, мм

630

Суммарный уровень звуковой мощности, не более, dB(A)

89/91/83

Фазность

3-фазный

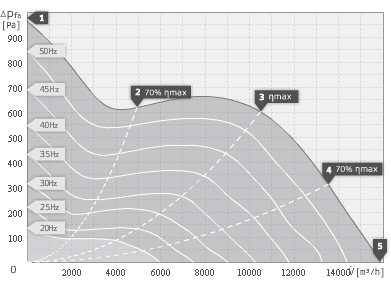

Аэродинамические характеристики канальных вентиляторов Ruck EL 630 D4 01

Рабочая точка*	1	2	3	4	5
Ток I, A	4,6	4,0	5,1	4,9	4,5
Потребляемая мощность P₁, Вт	2361	1903	2750	2594	2285
Число оборотов n, 1/мин	1547	1587	1556	1563	1582
УЗМ на входе L_WA5, dB(A)	95	92	89	91	92
УЗМ на выходе L_WA6, dB(A)	98	94	91	93	94
УЗМ снаружи корпуса L_WA2, dB(A)	87	85	83	83	84

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck EL 630 D4 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	95	-	79	86	90	90	88	82	75
		2	92	-	73	85	86	87	83	77	69
		3	89	-	66	84	82	85	78	72	64
		4	91	-	68	85	85	86	81	80	69
		5	92	-	71	84	86	87	83	82	71
УЗМ на выходе	L_WA6, dB(A)	1	98	-	81	89	93	92	90	85	77
		2	94	-	75	85	90	88	85	80	70
		3	91	-	72	82	87	87	82	78	68
		4	93	-	74	84	89	88	84	81	70
		5	94	-	73	84	90	89	85	82	73
УЗМ снаружи корпуса	L_WA2, dB(A)	1	87	-	71	74	85	82	78	69	63
		2	85	11	67	72	83	78	73	64	56
		3	83	-	66	71	81	76	72	63	55
		4	83	-	64	71	81	77	71	67	57
		5	84	10	65	71	81	78	73	69	59

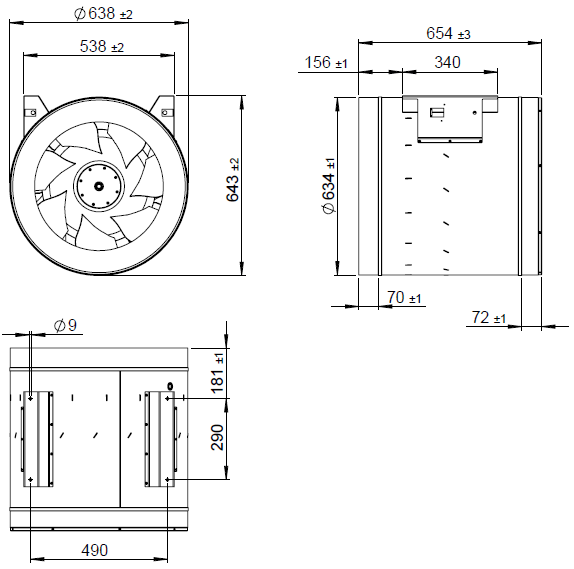

Габаритные размеры канального вентилятора Ruck EL 630 D4 01
