Ruck EL 560 E4 01 50 HZ

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Популярный
Ruck EL 560 E4 01 50 HZ
Есть в наличии
Код товара: ID25664
договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 560 E4 01 50 HZ. Производительность: 9550 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 83/87/79 dB(A); Потребляемая мощность: 1120 Вт; Максимальная температура перемещаемого воздуха: 80 °С; Размер патрубка: 560 мм.

Напряжение, В:230
Об./мин:1430
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
Ruck EL 560 E4 01 50 HZ
Описание

Общие сведения о канальных вентиляторах Ruck EL 560 E4 01 50 HZ

Энергосберегающие вентиляторы канальные круглые Ruck EL 560 E4 01 50 HZ характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 560 E4 01 50 HZ, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Вентилятор можно подключить непосредственно к сети 230В, 50 Гц или для регулировки частоты вращения - через трансформатор.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 560 E4 01 50 HZ

  • Диагональный вентилятор со спрямляющим механизмом
  • B обмотки электродвигателей встроено термореле с автоматическим перезапуском
  • Статор с защитой от коррозии
  • Aлюминиевый корпус
  • Регулировка скорости по напряжению
  • Блок зажимов однофазных электродвигателей имеет степень защиты IP 44
  • Hе требует обслуживания, длительный срок службы шариковых подшипников
  • Распределительная коробка со встроенным конденсатором
  • В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
  • Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы, переходные плиты.

Характеристики
Основные
Модель
Ruck EL 560 E4 01 50 HZ
Напряжение, В
230
Сила тока, А
7,6
Частота тока, Гц
50
Об./мин
1430
Класс изоляции двигателя
F
Класс защиты устройства, IP
54
Макс. температура перемещаемого воздуха, °С
80
Масса, кг
38,0
Емкость конденсатора, мкФ
25,0
Максимальный КПД, ηmax (%)
49,60/53,90
Потребляемая мощность, Вт
1120
Производи­тельность, м³/час
9550
Размер патрубка, мм
560
Суммарный уровень звуковой мощности, не более, dB(A)
83/87/79
Фазность
1-фазный

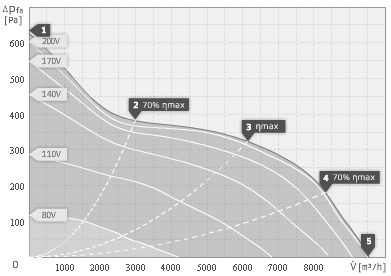

Аэродинамические характеристики канальных вентиляторов Ruck EL 560 E4 01 50 HZ

Рабочая точка* 1 2 3 4 5
Ток I, A 5,2 4,4 5,2 5,5 5,0
Потребляемая мощность P1, Вт 1032 844 1035 1108 1002
Число оборотов n, 1/мин 1391 1426 1401 1388 1406
УЗМ на входе LWA5, dB(A) 88 86 83 84 88
УЗМ на выходе LWA6, dB(A) 92 89 87 86 89
УЗМ снаружи корпуса LWA2, dB(A) 82 81 79 79 81

*Рабочая точка

  1. при максимальном повышении давления
  2. 70 % от максимального КПД относительно статического давления/повышенное давление
  3. наиболее эффективная рабочая точка
  4. 70 % от максимального КПД относительно статического давления/повышенный расход воздуха
  5. свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель Ruck EL 560 E4 01 50 HZ Гц Σ 63 125 250 500 1000 2000 4000 8000
УЗМ на входе LWA5, dB(A) 1 88 - 73 81 83 82 80 75 67
2 86 - 70 80 81 79 77 71 61
3 83 - 68 78 78 76 75 69 59
4 84 - 70 77 78 77 76 71 61
5 88 - 73 81 83 82 80 74 66
УЗМ на выходе LWA6, dB(A) 1 92 - 75 84 88 85 82 77 68
2 89 - 72 82 86 82 78 73 62
3 87 - 72 81 84 78 75 70 61
4 86 - 74 80 83 79 76 71 61
5 89 - 75 82 85 81 79 75 65
УЗМ снаружи корпуса LWA2, dB(A) 1 82 - 68 76 77 75 71 64 55
2 81 - 70 78 77 70 66 59 51
3 79 - 69 76 75 67 65 58 50
4 79 - 68 76 74 67 65 60 50
5 81 - 70 77 76 69 68 64 53

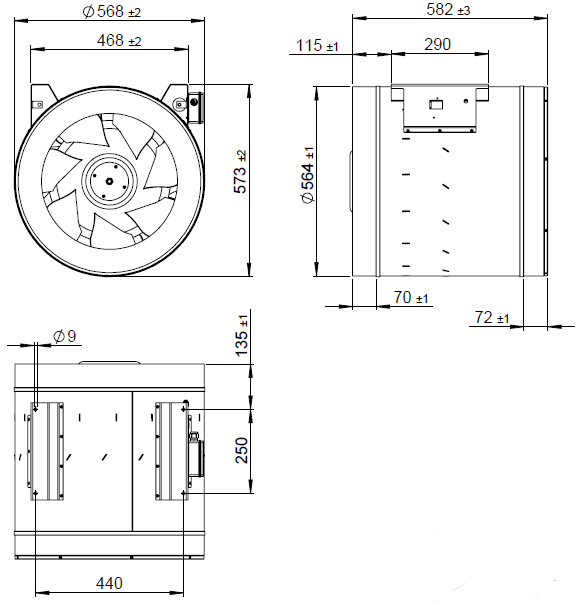

Габаритные размеры канального вентилятора Ruck EL 560 E4 01 50 HZ
