Ruck EL 560 D4 01

Name: Ruck EL 560 D4 01
Brand: Ruck
SKU: 119347

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID25677

договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 560 D4 01. Производительность: 10380 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 86/88/86 dB(A); Потребляемая мощность: 1375 Вт; Максимальная температура перемещаемого воздуха: 80 °С; Размер патрубка: 560 мм.

Напряжение, В:400

Об./мин:1570

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Ruck EL 560 D4 01

Описание

Общие сведения о канальных вентиляторах Ruck EL 560 D4 01

Энергосберегающие вентиляторы канальные круглые Ruck EL 560 D4 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 560 D4 01, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Регулирование частоты вращения данных вентиляторов осуществляется с помощью преобразователя частоты. Используются экранированные кабели. Регулирование частоты вращения с помощью преобразователя частоты обеспечивает высокую эффективность даже при работе с частичной нагрузкой.

Вентиляторы можно подключить непосредственно к трехфазной сети 400 В, 50 Гц.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 560 D4 01

Диагональный вентилятор со спрямляющим механизмом
B обмотки электродвигателей встроено термореле с автоматическим перезапуском
Статор с защитой от коррозии
Aлюминиевый корпус
Регулировка скорости по напряжению
Hе требует обслуживания, длительный срок службы шариковых подшипников
Распределительная коробка со встроенным конденсатором
В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы, переходные плиты.

Характеристики

Основные

Модель

Ruck EL 560 D4 01

Напряжение, В

400

Сила тока, А

2,8

Частота тока, Гц

Об./мин

1570

Класс изоляции двигателя

Класс защиты устройства, IP

Макс. температура перемещаемого воздуха, °С

Масса, кг

28,0

Максимальный КПД, ηmax (%)

55,50/61,20

Потребляемая мощность, Вт

1375

Производительность, м³/час

10380

Размер патрубка, мм

560

Суммарный уровень звуковой мощности, не более, dB(A)

86/88/86

Фазность

3-фазный

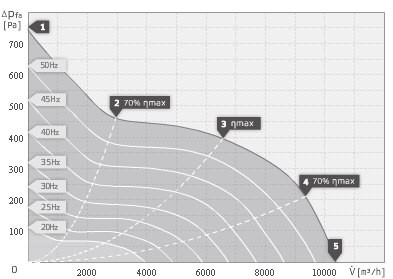

Аэродинамические характеристики канальных вентиляторов Ruck EL 560 D4 01

Рабочая точка*	1	2	3	4	5
Ток I, A	2,5	2,1	2,5	3,6	2,5
Потребляемая мощность P₁, Вт	1262	957	1270	1358	1225
Число оборотов n, 1/мин	1538	1574	1542	1534	1550
УЗМ на входе L_WA5, dB(A)	91	88	86	87	88
УЗМ на выходе L_WA6, dB(A)	94	91	88	88	90
УЗМ снаружи корпуса L_WA2, dB(A)	86	87	86	86	87

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck EL 560 D4 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	91	-	75	85	85	85	83	77	69
		2	88	-	70	84	82	82	79	72	62
		3	86	-	66	82	79	79	77	71	61
		4	87	-	68	82	79	81	78	75	63
		5	88	-	70	83	81	82	80	77	65
УЗМ на выходе	L_WA6, dB(A)	1	94	-	77	86	90	88	85	80	70
		2	91	-	73	84	86	85	82	76	66
		3	88	-	70	82	83	82	78	72	63
		4	88	-	71	82	83	82	78	74	64
		5	90	-	72	84	86	84	82	78	67
УЗМ снаружи корпуса	L_WA2, dB(A)	1	86	-	65	84	78	78	73	66	56
		2	87	-	61	86	75	74	69	62	51
		3	86	-	57	86	73	71	67	60	50
		4	86	-	58	86	73	72	68	63	52
		5	87	-	60	86	75	73	70	65	53

Габаритные размеры канального вентилятора Ruck EL 560 D4 01
