Ruck EL 400 D2 01

Name: Ruck EL 400 D2 01
Brand: Ruck
SKU: 119677

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID25674

договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 400 D2 01. Производительность: 6910 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 87/93/82 dB(A); Потребляемая мощность: 1570 Вт; Максимальная температура перемещаемого воздуха: 80 °С; Размер патрубка: 400 мм.

Напряжение, В:400

Об./мин:2930

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

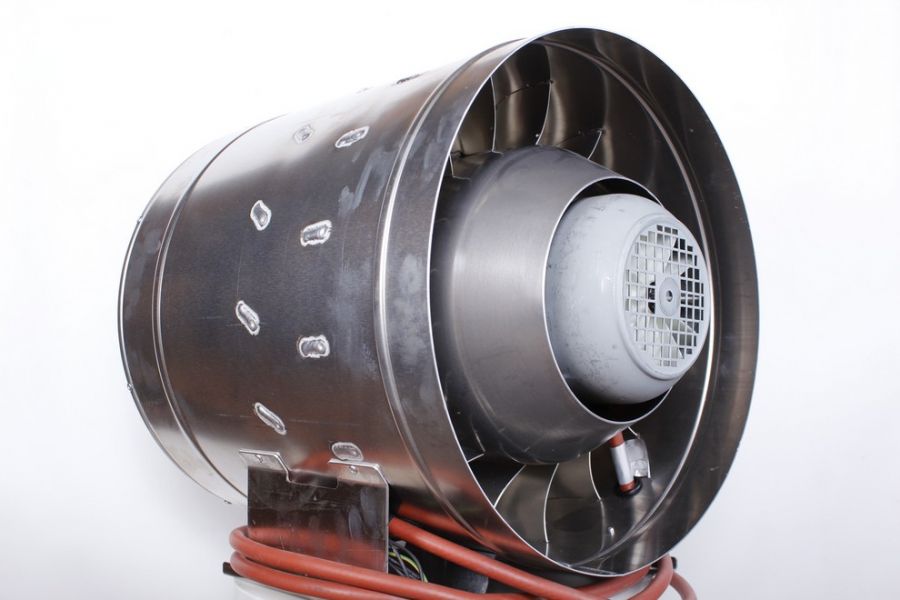

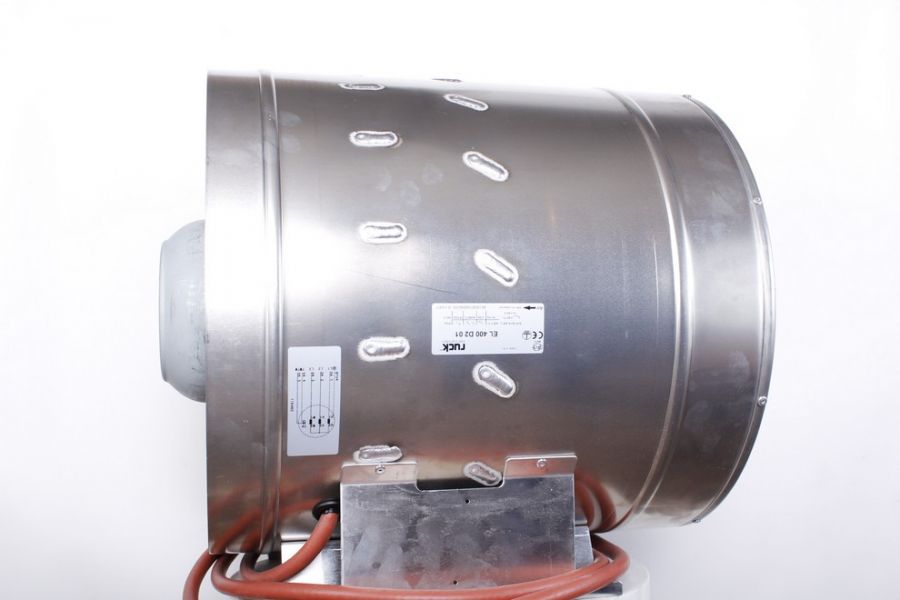

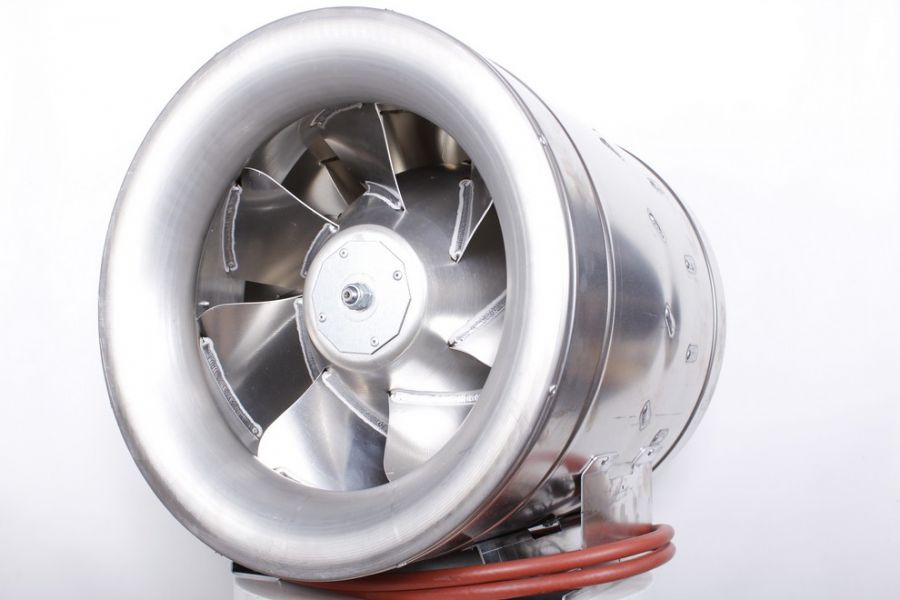

Ruck EL 400 D2 01

Описание

Общие сведения о канальных вентиляторах Ruck EL 400 D2 01

Энергосберегающие вентиляторы канальные круглые Ruck EL 400 D2 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 400 D2 01, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Регулирование частоты вращения данных вентиляторов осуществляется с помощью преобразователя частоты. Используются экранированные кабели. Регулирование частоты вращения с помощью преобразователя частоты обеспечивает высокую эффективность даже при работе с частичной нагрузкой.

Вентиляторы можно подключить непосредственно к трехфазной сети 400 В, 50 Гц.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 400 D2 01

Диагональный вентилятор со спрямляющим механизмом
B обмотки электродвигателей встроено термореле с автоматическим перезапуском
Статор с защитой от коррозии
Aлюминиевый корпус
Регулировка скорости по напряжению
Hе требует обслуживания, длительный срок службы шариковых подшипников
Распределительная коробка со встроенным конденсатором
В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы, переходные плиты.

Характеристики

Основные

Модель

Ruck EL 400 D2 01

Напряжение, В

400

Сила тока, А

3,2

Частота тока, Гц

Об./мин

2930

Класс изоляции двигателя

Класс защиты устройства, IP

Макс. температура перемещаемого воздуха, °С

Масса, кг

20,3

Максимальный КПД, ηmax (%)

56,80/62,20

Потребляемая мощность, Вт

1570

Производительность, м³/час

6910

Размер патрубка, мм

400

Суммарный уровень звуковой мощности, не более, dB(A)

87/93/82

Фазность

3-фазный

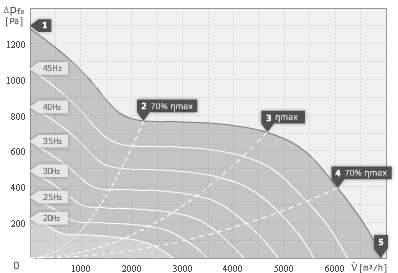

Аэродинамические характеристики канальных вентиляторов Ruck EL 400 D2 01

Рабочая точка*	1	2	3	4	5
Ток I, A	2,8	2,5	2,9	3,0	2,8
Потребляемая мощность P₁, Вт	1357	1128	1500	1542	1384
Число оборотов n, 1/мин	2890	2927	2899	2899	2915
УЗМ на входе L_WA5, dB(A)	94	91	87	89	91
УЗМ на выходе L_WA6, dB(A)	99	96	93	94	95
УЗМ снаружи корпуса L_WA2, dB(A)	86	83	82	83	84

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck EL 400 D2 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	94	-	73	85	88	89	88	84	76
		2	91	-	71	82	85	86	85	80	70
		3	87	-	61	78	79	81	83	78	69
		4	89	17	57	80	81	83	85	81	75
		5	91	-	58	82	81	84	86	83	80
УЗМ на выходе	L_WA6, dB(A)	1	99	-	78	87	95	94	91	88	79
		2	86	-	77	82	91	91	87	83	74
		3	93	-	65	79	89	88	85	82	73
		4	94	15	60	80	90	90	87	84	76
		5	95	-	61	82	90	91	88	85	80
УЗМ снаружи корпуса	L_WA2, dB(A)	1	86	-	63	81	78	81	76	74	63
		2	83	-	65	78	76	77	72	69	59
		3	82	-	56	80	76	75	70	68	59
		4	83	12	55	81	77	74	70	69	60
		5	84	10	56	81	77	75	72	71	62

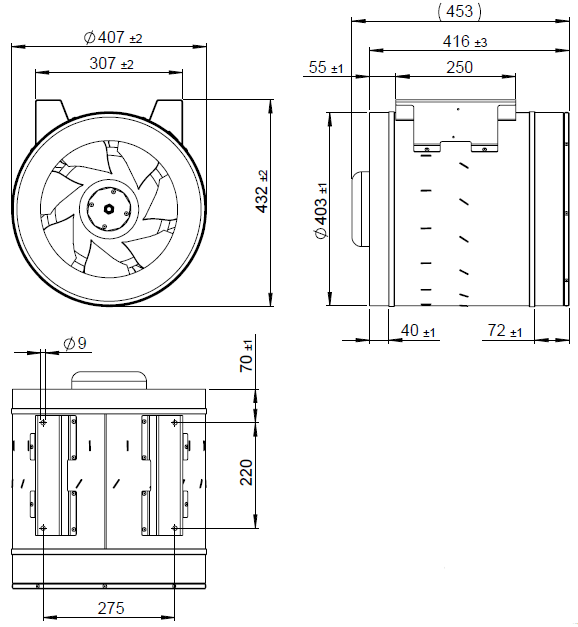

Габаритные размеры канального вентилятора Ruck EL 400 D2 01
