Ruck EL 250 E2M 01

Name: Ruck EL 250 E2M 01
Brand: Ruck
SKU: 122238

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID25529

договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 250 E2M 01. Производительность: 1710 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 74/77/66 dB(A); Потребляемая мощность: 180 Вт; Максимальная температура перемещаемого воздуха: 50 °С; Размер патрубка: 250 мм.

Напряжение, В:230

Об./мин:2930

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Ruck EL 250 E2M 01

Описание

Общие сведения о канальных вентиляторах Ruck EL 250 E2M 01

3-скоростные энергосберегающие вентиляторы канальные круглые Ruck EL 250 E2M 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 250 E2M 01, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Вентилятор можно подключить непосредственно к сети 230В, 50 Гц или для регулировки частоты вращения - через трансформатор.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 250 E2M 01

Диагональный вентилятор со спрямляющим механизмом
B обмотки электродвигателей встроено термореле с автоматическим перезапуском
Статор с защитой от коррозии
Пластмассовый корпус
3 cкорости или регулирование скорости вращения
Блок зажимов однофазных электродвигателей имеет степень защиты IP 44
Hе требует обслуживания, длительный срок службы шариковых подшипников
Распределительная коробка со встроенным конденсатором
В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы.

Характеристики

Основные

Модель

Ruck EL 250 E2M 01

Напряжение, В

230

Сила тока, А

0,8

Частота тока, Гц

Об./мин

2930

Класс изоляции двигателя

Класс защиты устройства, IP

Макс. температура перемещаемого воздуха, °С

Масса, кг

4,1

Емкость конденсатора, мкФ

Максимальный КПД, ηmax (%)

49,0/53,0

Потребляемая мощность, Вт

180

Производительность, м³/час

1710

Размер патрубка, мм

250

Суммарный уровень звуковой мощности, не более, dB(A)

74/77/66

Фазность

1-фазный

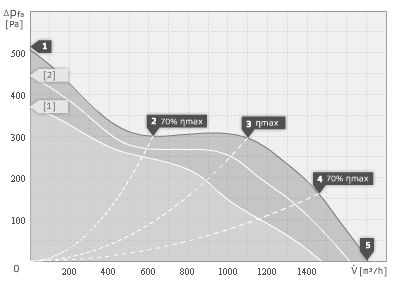

Аэродинамические характеристики канальных вентиляторов Ruck EL 250 E2M 01

Рабочая точка*	1	2	3	4	5
Ток I, A	0,7	0,7	0,8	0,8	0,7
Потребляемая мощность P₁, Вт	159	139	169	174	158
Число оборотов n, 1/мин	2879	2918	2865	2860	2885
УЗМ на входе L_WA5, dB(A)	77	75	74	75	78
УЗМ на выходе L_WA6, dB(A)	80	78	77	77	79
УЗМ снаружи корпуса L_WA2, dB(A)	67	68	66	64	65

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck EL 250 E2M 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	77	51	61	64	71	71	70	68	60
		2	75	48	58	62	70	70	68	65	56
		3	74	46	58	60	69	69	67	63	54
		4	75	30	49	58	65	68	71	69	56
		5	78	31	48	60	67	69	72	74	59
УЗМ на выходе	L_WA6, dB(A)	1	80	52	62	67	73	76	74	69	63
		2	78	48	60	66	71	74	71	65	58
		3	77	48	61	66	71	74	71	64	57
		4	77	33	51	64	68	72	73	69	56
		5	79	33	51	65	71	73	73	73	59
УЗМ снаружи корпуса	L_WA2, dB(A)	1	67	51	50	53	65	56	57	51	45
		2	68	47	54	55	66	55	58	48	40
		3	66	44	48	54	65	53	54	46	39
		4	64	41	44	53	63	52	54	48	39
		5	65	44	46	53	63	53	55	52	41

Габаритные размеры канального вентилятора Ruck EL 250 E2M 01
