Ruck EL 200L E2 01

Name: Ruck EL 200L E2 01
Brand: Ruck
SKU: 125324

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID25550

договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 200L E2 01. Производительность: 880 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 71/73/61 dB(A); Потребляемая мощность: 124 Вт; Максимальная температура перемещаемого воздуха: 55 °С; Размер патрубка: 200 мм.

Напряжение, В:230

Об./мин:2790

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Ruck EL 200L E2 01

Описание

Общие сведения о канальных вентиляторах Ruck EL 200L E2 01

Энергосберегающие вентиляторы канальные круглые Ruck EL 200L E2 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 200L E2 01, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Вентилятор можно подключить непосредственно к сети 230В, 50 Гц или для регулировки частоты вращения - через трансформатор.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 200L E2 01

Диагональный вентилятор со спрямляющим механизмом
B обмотки электродвигателей встроено термореле с автоматическим перезапуском
Статор с защитой от коррозии
Пластмассовый корпус
Регулировка скорости по напряжению
Блок зажимов однофазных электродвигателей имеет степень защиты IP 44
Hе требует обслуживания, длительный срок службы шариковых подшипников
Распределительная коробка со встроенным конденсатором
В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы, переходные плиты.

Характеристики

Основные

Модель

Ruck EL 200L E2 01

Напряжение, В

230

Сила тока, А

0,6

Частота тока, Гц

Об./мин

2790

Класс изоляции двигателя

Класс защиты устройства, IP

Макс. температура перемещаемого воздуха, °С

Масса, кг

3,3

Емкость конденсатора, мкФ

3,5

Максимальный КПД, ηmax (%)

35,40/37,20

Потребляемая мощность, Вт

124

Производительность, м³/час

880

Размер патрубка, мм

200

Суммарный уровень звуковой мощности, не более, dB(A)

71/73/61

Фазность

1-фазный

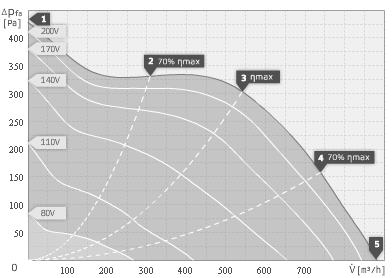

Аэродинамические характеристики канальных вентиляторов Ruck EL 200L E2 01

Рабочая точка*	1	2	3	4	5
Ток I, A	0,5	0,5	0,6	0,6	0,6
Потребляемая мощность P₁, Вт	96	109	121	123	116
Число оборотов n, 1/мин	2785	2691	2618	2616	2659
УЗМ на входе L_WA5, dB(A)	70	71	71	73	76
УЗМ на выходе L_WA6, dB(A)	74	73	73	75	77
УЗМ снаружи корпуса L_WA2, dB(A)	61	61	61	64	68

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck EL 200L E2 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	70	27	40	52	63	67	64	60	52
		2	71	24	39	51	63	68	64	60	53
		3	71	23	38	50	63	68	65	60	53
		4	73	25	39	51	63	71	67	62	55
		5	76	31	42	53	65	74	70	66	58
УЗМ на выходе	L_WA6, dB(A)	1	74	34	46	56	67	70	67	62	54
		2	73	30	43	56	66	70	67	62	54
		3	73	27	41	56	65	69	67	62	53
		4	75	30	41	55	67	72	69	64	55
		5	77	33	44	59	69	73	71	67	58
УЗМ снаружи корпуса	L_WA2, dB(A)	1	61	33	42	51	50	56	58	46	37
		2	61	28	40	51	51	56	58	45	36
		3	61	25	38	51	51	56	58	45	35
		4	64	26	38	50	54	59	61	47	36
		5	68	32	40	52	59	63	65	50	39

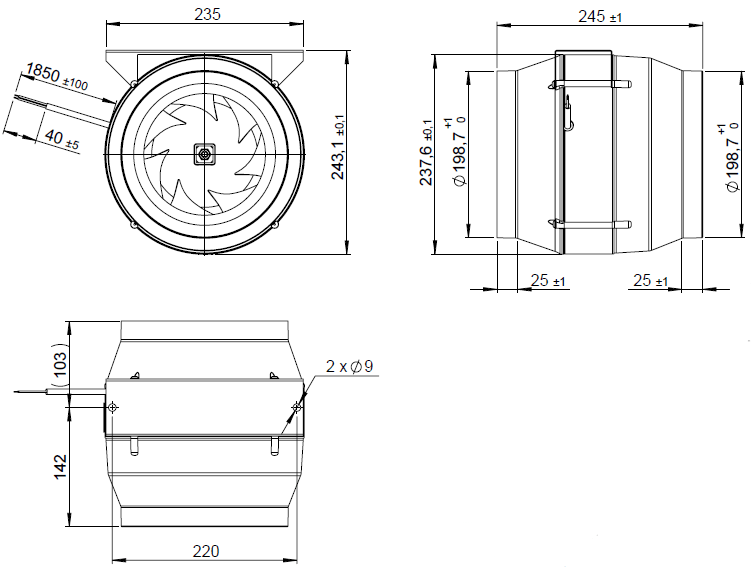

Габаритные размеры канального вентилятора Ruck EL 200L E2 01
