Ruck EL 160L EC 01

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck
0
Все о товаре
Описание
Характеристики
Аэродинамические характеристики
Габаритные размеры
Отзывы 0
Вопросы0
Популярный
Ruck EL 160L EC 01
Есть в наличии
Код товара: ID25711
договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 160L EC 01. Производительность: 990 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 76/74/68 dB(A); Потребляемая мощность: 178 Вт; Максимальная температура перемещаемого воздуха: 40 °С; Размер патрубка: 160 мм.

Напряжение, В:230
Об./мин:3200
Доставка
Нова Пошта Нова Пошта
Деливери (экономия 10% от стоимости доставки) Деливери (экономия 10% от стоимости доставки)
Самовывоз Самовывоз
Ruck EL 160L EC 01
Описание

Общие сведения о канальных вентиляторах Ruck EL 160L EC 01

Энергосберегающие вентиляторы канальные круглые с EC электродвигателями Ruck EL 160L EC 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 160L EC 01, достигаются вследствие использования ЕС электродвигателей и лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Вентиляторы ETALINE с электродвигателями EC должны быть подключены к контроллерам.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 160L EC 01

  • Диагональный вентилятор со спрямляющим механизмом
  • B обмотки электродвигателей встроено термореле с автоматическим перезапуском
  • Статор с защитой от коррозии
  • Пластмассовый корпус
  • EC-электродвигатель
  • Встроенные электронные устройства
  • Hе требует обслуживания, длительный срок службы шариковых подшипников
  • Распределительная коробка со встроенным конденсатором
  • В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
  • Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы, переходные плиты.

Характеристики
Основные
Модель
Ruck EL 160L EC 01
Напряжение, В
230
Сила тока, А
0,9
Частота тока, Гц
50
Об./мин
3200
Класс изоляции двигателя
B
Класс защиты устройства, IP
33
Макс. температура перемещаемого воздуха, °С
40
Масса, кг
4,0
ЕС-мотор
Да
Максимальный КПД, ηmax (%)
42,0/46,20
Потребляемая мощность, Вт
178
Производи­тельность, м³/час
990
Размер патрубка, мм
160
Суммарный уровень звуковой мощности, не более, dB(A)
76/74/68
Фазность
1-фазный

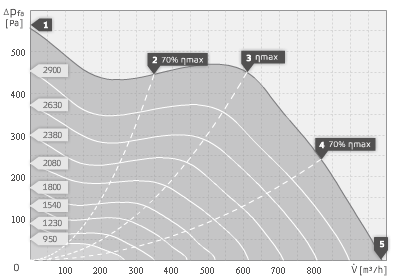

Аэродинамические характеристики канальных вентиляторов Ruck EL 160L EC 01

Рабочая точка* 1 2 3 4 5
Ток I, A 0,5 0,7 0,8 0,8 0,8
Потребляемая мощность P1, Вт 102 140 172 177 172
Число оборотов n, 1/мин 3201 3268 3269 3220 3202
УЗМ на входе LWA5, dB(A) 75 75 76 76 78
УЗМ на выходе LWA6, dB(A) 78 75 74 74 76
УЗМ снаружи корпуса LWA2, dB(A) 69 68 68 68 71

*Рабочая точка

  1. при максимальном повышении давления
  2. 70 % от максимального КПД относительно статического давления/повышенное давление
  3. наиболее эффективная рабочая точка
  4. 70 % от максимального КПД относительно статического давления/повышенный расход воздуха
  5. свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель Ruck EL 160L EC 01 Гц Σ 63 125 250 500 1000 2000 4000 8000
УЗМ на входе LWA5, dB(A) 1 75 38 47 55 67 71 70 67 60
2 75 39 46 54 65 71 71 67 60
3 76 38 47 54 66 71 71 67 60
4 76 39 47 56 67 71 71 67 60
5 78 42 51 58 69 74 74 70 61
УЗМ на выходе LWA6, dB(A) 1 78 41 54 60 70 75 72 67 61
2 75 40 47 58 66 72 70 66 59
3 74 38 46 58 64 70 70 65 58
4 74 37 47 58 64 69 69 65 56
5 76 40 52 63 68 71 72 68 60
УЗМ снаружи корпуса LWA2, dB(A) 1 69 41 38 50 58 65 65 59 55
2 68 42 35 47 56 64 64 58 53
3 68 41 35 47 56 64 64 58 53
4 68 41 36 53 56 65 64 58 52
5 71 41 40 54 59 68 66 58 51

Габаритные размеры канального вентилятора Ruck EL 160L EC 01
