Ruck EL 150L EC 01

Name: Ruck EL 150L EC 01
Brand: Ruck
SKU: 124924

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID25710

договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 150L EC 01. Производительность: 940 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 75/77/70 dB(A); Потребляемая мощность: 180 Вт; Максимальная температура перемещаемого воздуха: 40 °С; Размер патрубка: 150 мм.

Напряжение, В:230

Об./мин:3200

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Ruck EL 150L EC 01

Описание

Общие сведения о канальных вентиляторах Ruck EL 150L EC 01

Энергосберегающие вентиляторы канальные круглые с EC электродвигателями Ruck EL 150L EC 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 150L EC 01, достигаются вследствие использования ЕС электродвигателей и лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Вентиляторы ETALINE с электродвигателями EC должны быть подключены к контроллерам.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 150L EC 01

Диагональный вентилятор со спрямляющим механизмом
B обмотки электродвигателей встроено термореле с автоматическим перезапуском
Статор с защитой от коррозии
Пластмассовый корпус
EC-электродвигатель
Встроенные электронные устройства
Hе требует обслуживания, длительный срок службы шариковых подшипников
Распределительная коробка со встроенным конденсатором
В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы, переходные плиты.

Характеристики

Основные

Модель

Ruck EL 150L EC 01

Напряжение, В

230

Сила тока, А

0,9

Частота тока, Гц

Об./мин

3200

Класс изоляции двигателя

Класс защиты устройства, IP

Макс. температура перемещаемого воздуха, °С

Масса, кг

3,7

ЕС-мотор

Да

Максимальный КПД, ηmax (%)

38,40/43,10

Потребляемая мощность, Вт

180

Производительность, м³/час

940

Размер патрубка, мм

150

Суммарный уровень звуковой мощности, не более, dB(A)

75/77/70

Фазность

1-фазный

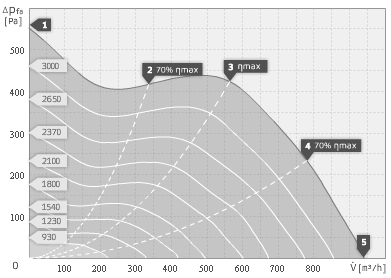

Аэродинамические характеристики канальных вентиляторов Ruck EL 150L EC 01

Рабочая точка*	1	2	3	4	5
Ток I, A	0,5	0,6	0,7	0,8	0,8
Потребляемая мощность P₁, Вт	99	137	163	179	179
Число оборотов n, 1/мин	3203	3280	3275	3235	3224
УЗМ на входе L_WA5, dB(A)	75	76	75	75	77
УЗМ на выходе L_WA6, dB(A)	78	77	77	76	78
УЗМ снаружи корпуса L_WA2, dB(A)	71	70	70	70	71

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck EL 150L EC 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	75	37	49	58	68	70	70	66	59
		2	76	39	48	58	68	71	71	67	60
		3	75	39	48	57	68	70	71	67	59
		4	75	39	48	57	68	70	71	67	59
		5	77	42	52	61	70	72	73	68	61
УЗМ на выходе	L_WA6, dB(A)	1	78	39	54	62	72	74	72	67	61
		2	77	39	52	62	71	73	72	67	60
		3	77	38	49	61	70	73	71	66	59
		4	76	39	50	63	69	72	71	66	58
		5	78	41	53	67	72	74	72	68	60
УЗМ снаружи корпуса	L_WA2, dB(A)	1	71	43	47	49	59	67	67	57	51
		2	70	44	41	50	57	67	65	56	50
		3	70	44	41	51	58	67	65	56	50
		4	70	44	42	50	58	67	66	56	50
		5	71	46	43	50	60	68	66	56	48

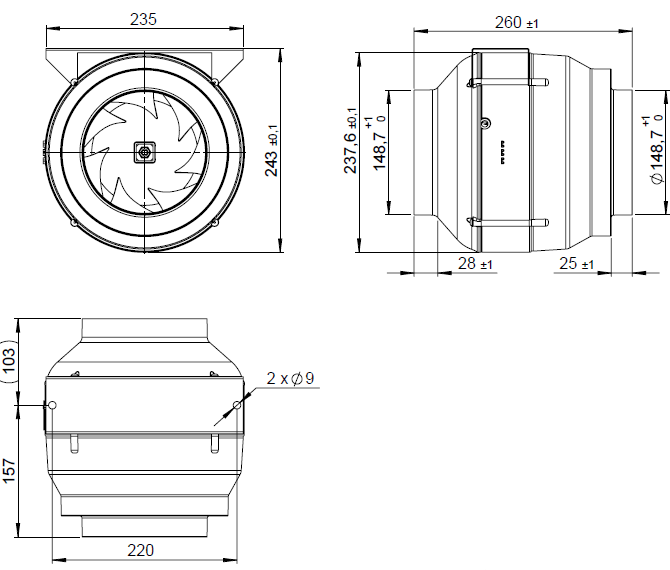

Габаритные размеры канального вентилятора Ruck EL 150L EC 01
