Ruck EL 150 E2M 01

Name: Ruck EL 150 E2M 01
Brand: Ruck
SKU: 122229

Турбинный канальный вентилятор для круглых каналов

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID25507

договорная

Вентилятор турбинного типа для круглых воздуховодов Ruck EL 150 E2M 01. Производительность: 425 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 65/67/54 dB(A); Потребляемая мощность: 51 Вт; Максимальная температура перемещаемого воздуха: 80 °С; Размер патрубка: 149 мм.

Напряжение, В:230

Об./мин:2840

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Ruck EL 150 E2M 01

Описание

Общие сведения о канальных вентиляторах Ruck EL 150 E2M 01

3-скоростные энергосберегающие вентиляторы канальные круглые Ruck EL 150 E2M 01 характеризуются самым высоким КПД и наименьшим потреблением электроэнергии по сравнению со всеми вентиляторами аналогичного диапазона производительности. КПД данных вентиляторов более чем на 50 % выше КПД обычных канальных вентиляторов.

Первоклассные рабочие характеристики, особенно исключительно высокий КПД круглого канального вентилятора Ruck EL 150 E2M 01, достигаются вследствие использования лопаток со сложным контуром и непрерывным меридиональным каналом. Это объясняет малые потери при преобразовании энергии в вентиляторе.

Двигатели не являются помехой для воздушных потоков и размещаются в области втулки. В некоторых конструкциях двигатель совершенно отделен от воздушного потока. Высокая удельная мощность турбинных канальных вентиляторов ETALINE позволяет выбрать устройство компактных размеров. Kорпус вентилятора в точности соответствует размеру патрубка. Hе требуется дополнительное пространство для монтажа.

Вентилятор можно подключить непосредственно к сети 230В, 50 Гц или для регулировки частоты вращения - через трансформатор.

Конструктивные особенности канальных вентиляторов для круглых воздуховодов Ruck EL 150 E2M 01

Диагональный вентилятор со спрямляющим механизмом
B обмотки электродвигателей встроено термореле с автоматическим перезапуском
Статор с защитой от коррозии
Пластмассовый корпус
3 cкорости или регулирование скорости вращения
Блок зажимов однофазных электродвигателей имеет степень защиты IP 44
Hе требует обслуживания, длительный срок службы шариковых подшипников
Распределительная коробка со встроенным конденсатором
В корпус вентилятора встроена устойчивая опора для монтажа, монтажный хомут
Вентиляторы данной серии могут быть установлены в любом положении

Большой спектр аксессуаров: cетевой выключатель, быстроразъемный хомут, обратные клапаны, защитные решетки, шумоглушители в круглом корпусе, блоки фильтрации, трансформаторы.

Характеристики

Основные

Модель

Ruck EL 150 E2M 01

Напряжение, В

230

Сила тока, А

0,2

Частота тока, Гц

Об./мин

2840

Класс изоляции двигателя

Класс защиты устройства, IP

Макс. температура перемещаемого воздуха, °С

Масса, кг

2,1

Емкость конденсатора, мкФ

1,5

Максимальный КПД, ηmax (%)

27,0/29,0

Потребляемая мощность, Вт

Производительность, м³/час

425

Размер патрубка, мм

149

Суммарный уровень звуковой мощности, не более, dB(A)

65/67/54

Фазность

1-фазный

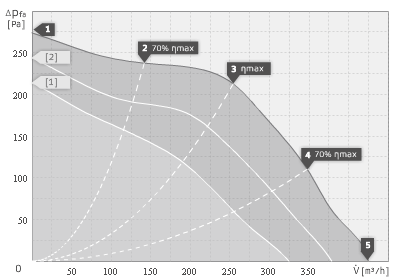

Аэродинамические характеристики канальных вентиляторов Ruck EL 150 E2M 01

Рабочая точка*	1	2	3	4	5
Ток I, A	0,2	0,2	0,2	0,2	0,2
Потребляемая мощность P₁, Вт	44	46	51	51	49
Число оборотов n, 1/мин	2839	2807	2747	2740	2767
УЗМ на входе L_WA5, dB(A)	66	68	65	65	68
УЗМ на выходе L_WA6, dB(A)	67	71	67	67	70
УЗМ снаружи корпуса L_WA2, dB(A)	56	57	54	54	57

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck EL 150 E2M 01	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	66	38	46	52	60	62	60	57	47
		2	68	37	49	55	62	64	61	59	49
		3	65	33	43	49	58	61	59	56	45
		4	65	35	40	44	55	60	61	57	47
		5	68	37	40	49	59	62	64	62	51
УЗМ на выходе	L_WA6, dB(A)	1	67	33	41	49	59	64	61	57	47
		2	71	39	50	55	64	68	64	61	52
		3	67	32	43	50	60	64	61	58	48
		4	67	29	36	47	57	63	62	58	48
		5	70	32	36	49	60	65	65	62	52
УЗМ снаружи корпуса	L_WA2, dB(A)	1	56	30	37	42	48	51	52	47	37
		2	57	32	40	44	49	52	53	48	38
		3	54	32	35	38	47	48	50	45	34
		4	54	33	34	36	48	47	51	45	30
		5	57	33	33	41	52	49	53	48	33

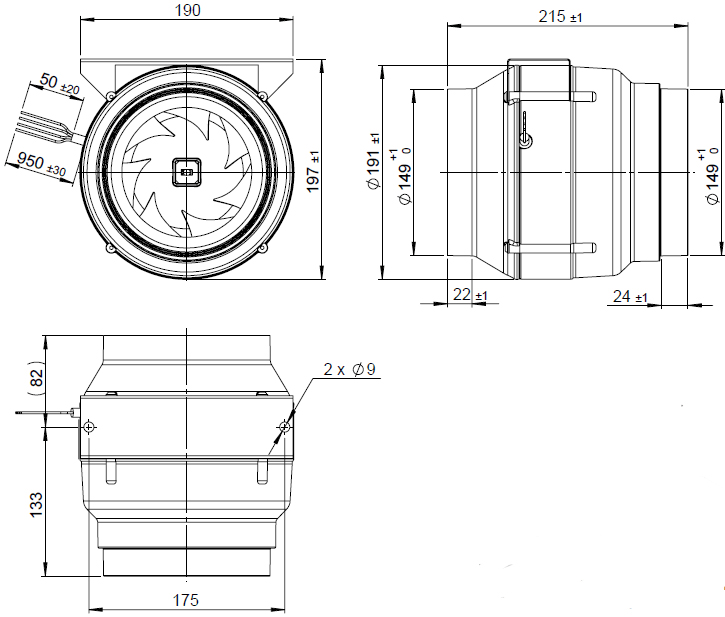

Габаритные размеры канального вентилятора Ruck EL 150 E2M 01
