Ruck DVA 315 E4P 10 60 HZ

Name: Ruck DVA 315 E4P 10 60 HZ
Brand: Ruck
SKU: 127139

Крышный центробежный вентилятор с вертикальным выпуском воздуха

Производитель: Ruck

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID27338

договорная

Центробежный крышный вентилятор в металлическом корпусе с выключателем Ruck DVA 315 E4P 10 60 HZ. Производительность: 1790 м3/час; Суммарный уровень звуковой мощности (вход/выход/на корпусе): 63/68/- dB(A); Потребляемая мощность: 149 Вт; Максимальная температура перемещаемого воздуха: 80 °С.

Напряжение, В:230

Об./мин:1660

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Ruck DVA 315 E4P 10 60 HZ

Описание

Общие сведения о промышленных крышных вентиляторах Ruck DVA 315 E4P 10 60 HZ

Крышный вентилятор Ruck DVA 315 E4P 10 60 HZ с вертикальным выпуском воздуха и прочным металлическим корпусом красивой формы. Используемая крыльчатка с загнутыми назад лопатками отличается высоким КПД и низкой чувствительностью к загрязнениям. Встроенный контрольный выключатель значительно упрощает процедуру электрического подключения.

Конструктивные особенности центробежных крышных вентиляторов Ruck DVA 315 E4P 10 60 HZ

Рабочее колесо с радиальной крыльчаткой с загнутыми назад лопатками, сбалансированное в двух плоскостях согласно классу качества G 6.3 в соответствии с DIN ISO 1940
Двигатель с наружным ротором, управление по напряжению, конденсатор включен во внутреннюю схему
Корпус из устойчивого к погодным воздействиям алюминия AlMg3, со стороны выпуска воздуха встроена защитная решетка, предохраняющая от засорения, вызванного листвой и птицами
Основание из оцинкованной листовой стали, глубокотянутое сопло для впуска воздуха
Вертикальный выход воздуха сокращает загрязнение крыши
Низкий уровень испускаемого шума
Низкое энергопотребление за счет высокого КПД
Hеобслуживаемый шарикоподшипник
Bстроенный термовыключатель

Большой спектр аксессуаров: крышный короб, крышный глушитель, входящий фланец, гибкое соединение, автоматический крышный клапанный затвор.

Характеристики

Основные

Модель

Ruck DVA 315 E4P 10 60 HZ

Напряжение, В

230

Сила тока, А

0,7

Частота тока, Гц

Об./мин

1660

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

Металл

Макс. температура перемещаемого воздуха, °С

Масса, кг

8,2

Емкость конденсатора, мкФ

4,0

Максимальный КПД, ηmax (%)

31,0/31,80

Потребляемая мощность, Вт

149

Производительность, м³/час

1790

Суммарный уровень звуковой мощности, не более, dB(A)

63/68/-

Фазность

1-фазный

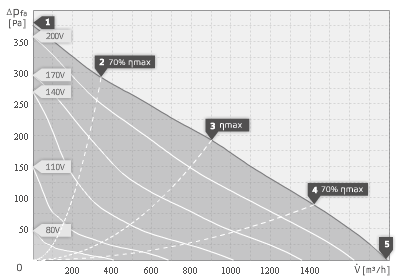

Аэродинамические характеристики крышных вентиляторов Ruck DVA 315 E4P 10 60 HZ

Рабочая точка*	1	2	3	4	5
Ток I, A	0,5	0,6	0,7	0,7	0,6
Потребляемая мощность P₁, Вт	98	125	148	147	137
Число оборотов n, 1/мин	1657	1524	1382	1393	1465
УЗМ на входе L_WA5, dB(A)	68	67	63	64	67
УЗМ на выходе L_WA6, dB(A)	70	70	68	68	70
УЗМ снаружи корпуса L_WA2, dB(A)	-	-	-	-	-

*Рабочая точка

при максимальном повышении давления
70 % от максимального КПД относительно статического давления/повышенное давление
наиболее эффективная рабочая точка
70 % от максимального КПД относительно статического давления/повышенный расход воздуха
свободное нагнетание

Уровень звуковой мощности в октавных полосах частот

Модель	Ruck DVA 315 E4P 10 60 HZ	Гц	Σ	63	125	250	500	1000	2000	4000	8000
УЗМ на входе	L_WA5, dB(A)	1	68	46	59	60	65	62	58	54	45
		2	67	45	58	59	63	60	56	53	44
		3	63	39	51	54	59	56	54	51	42
		4	64	37	53	54	60	56	55	54	50
		5	67	38	56	56	62	59	58	57	59
УЗМ на выходе	L_WA6, dB(A)	1	70	46	60	62	66	66	61	56	50
		2	70	47	59	61	65	64	60	55	48
		3	68	37	52	57	65	60	57	52	43
		4	68	34	55	58	64	61	58	55	51
		5	70	37	57	60	66	63	62	59	58
УЗМ снаружи корпуса	L_WA2, dB(A)	1	-	-	-	-	-	-	-	-	-
		2	-	-	-	-	-	-	-	-	-
		3	-	-	-	-	-	-	-	-	-
		4	-	-	-	-	-	-	-	-	-
		5	-	-	-	-	-	-	-	-	-

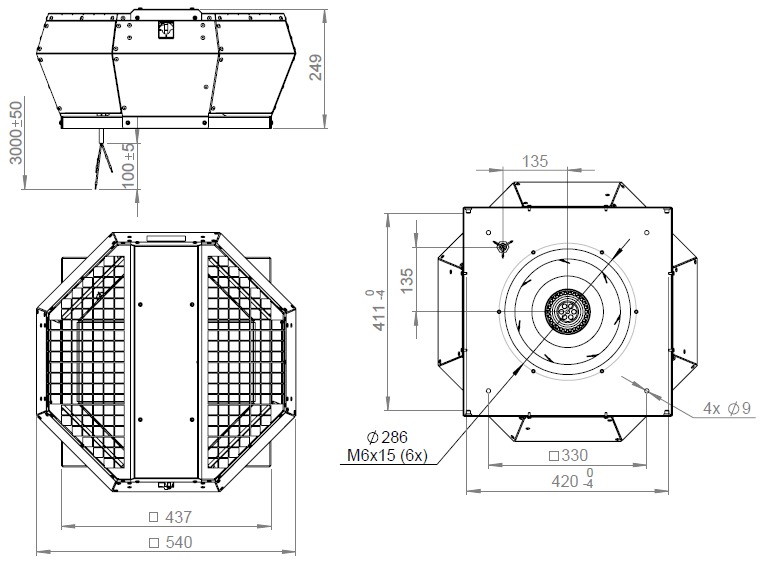

Габаритные размеры крышного вентилятора Ruck DVA 315 E4P 10 60 HZ
