RKD 1,2

Конструкция и применение регулирующего устройства для взрывозащищенного электродвигателя RKD 1,2

Имеют не взрывобезопасный корпус и не предназначены для установки во взрывоопасной зоне!

Трехфазные 5-ступенчатые устройства управления и регулировки оборотов с магнитным пускателем и световым сигнализатором работы для трансформаторной регулировки двигателей Ex, управляемых напряжением.

Защита взрывозащищенного двигателя с помощью RKD 1,2

При превышении максимально допустимой температуры обмотки двигателя / вентилятора встроенные в обмотки позисторы повышают в сотни раз свое сопротивление. Встроенный в регулятор Rosenberg позисторный расцепитель размыкает цепь магнитного пускателя и отсоединяет двигатель / вентилятор от сети. После устранения неисправности повторное включение возможно только через 0-положение 5ступенчатой ручки переключателя.

После отключения питания RKD 1,2

В типоряду RKD при восстановлении питания повторное включение возможно только через 0-положение 5-ступенчатой ручки переключателя.

Исполнение RKD 1,2

RКD 1,2-3,8 корпус с алюминиевой нижней частью и светло-серой пластиковой верхней частью в защитном исполнении IP 54. RКD 5 - 10 стальной корпус с искусственным покрытием в защитном исполнении IP 54. RКD 14 стальной корпус с искусственным покрытием в защитном исполнении IP 54.

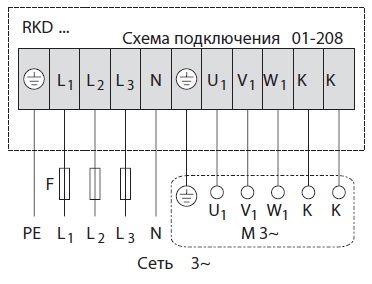

Схема подключения RKD 1,2
