REE 6,5T

Конструкция и применение регулирующего устройства REE 6,5T

Регуляторы Rosenberg REE(D) - это безступенчатые регулирующие устройства для плавной регулировки оборотов двигателей, управляемых напряжением. Регулирование происходит с помощью внешнего управляющего сигнала (0-10В или потенциометр/датчик давление/температурный датчик). Управление оборотами осуществляется по всему диапазону напряжения с помощью Triac`s.
Устройства управления и регулировки рассчитаны на групповое подключение двигателей. При этом сумма отдельных токов не должна превышать максимально допустимый ток устройства. Управление количество оборотов переходит с внешнего на внутренний режим переключением регулятора. Внутренний режим осуществляется нажатием клавиши на передней стенке устройства (0-100%). Внешний режим осуществляется подключением внешнего датчика на клеммы согласно схемы подключения.

Защита двигателя с помощью REE 6,5T

Термоконтакты двигателя подключаются на устройство напрямую и при их размыкании устройство отсоединяет двигатель/вентилятор от сети.

Возможности регулировки REE 6,5T

Вкл/выкл, мин./макс обороты, границы области регулирования, поддерживаемое значение.

Исполнение REE 6,5T

REE/RED стабильный светло-серый пластиковый корпус в защитном исполнении IP 54.

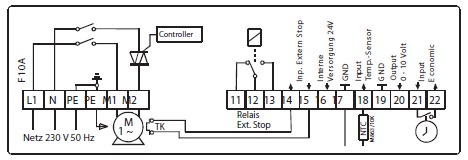

Схема подключения REE 6,5T
