EPND 280 с частотным преобразователем

Конструкция и исполнение вентилятора для агрессивных сред EPND 280 с частотным преобразователем

Пластмассовые вентиляторы центробежные Rosenberg EPND применяются для подачи агрессивных сред, например, паров, содержащих кислоту или растворитель. Эти среды могут образовываться в производственных процессах, на нефтехимических и текстильных предприятиях, в типографиях, в прачечных и так далее. Корпус можно поворачивать в любое положение через каждые 45°, благодаря чему вентиляторы могут быть смонтированы в соответствии с самыми различными эксплуатационными условиями. Положение корпуса и направление вращения необходимо указывать при заказе (в стандартном исполнении согласно требованиям EUROVENT - левое вращение, правое вращение - по запросу). Отверстие для прохода вала уплотняется в задней стенке корпуса V-образным кольцом из фторорганического каучука, которое вращается вместе с втулкой рабочего колеса. Сила прижатия уплотняющей закраины снижается при возрастании числа оборотов.

Корпус вентилятора Rosenberg EPND 280 с частотным преобразователем

Корпус изготовлен способом ротационного литьевого формования. В серийном исполнении для этого используется трудновоспламеняющийся полипропилен (PPs) серого цвета. Конструкция позволяет снимать электродвигатель с рабочим колесом и консолью без отсоединения корпуса от канала. Корпус и консоль из нержавеющей стали уплотняются друг относительно друга при помощи уплотнительного кольца из пенополиэтилена.

Крыльчатка промышленного центробежного вентилятора EPND 280 с частотным преобразователем

Рабочие колеса из полипропилена с загнутыми назад лопатками имеют большой коэффициент полезного действия и сбалансированы в соответствии с классом качества G 2,5 по DIN ISO 1940. Втулка со стороны забора воздуха закрыта дефлектором из нержавеющей стали (1.4571).

Электродвигатель вентилятора EPND 280 с частотным преобразователем

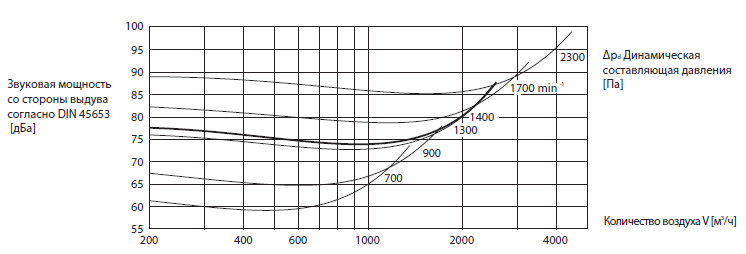

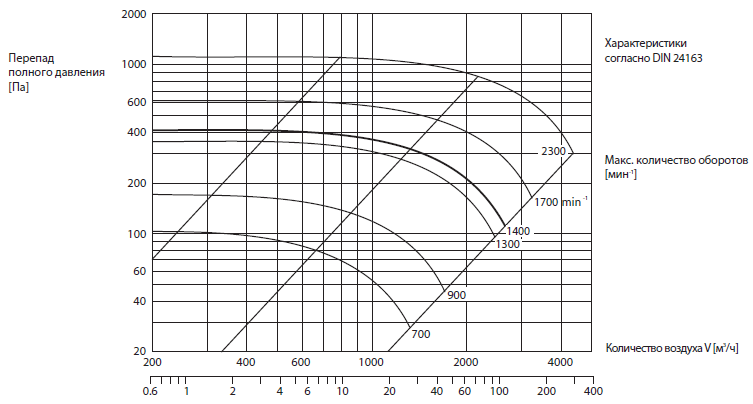

Используются стандартные трехфазные двигатели, соответствующие требованиям IEC. Конструктивное исполнение ВЗ, степень защиты IP 55, класс электроизоляции F. Имеются модификации с двумя и четырьмя полюсами. Электродвигатели с переключением числа полюсов, с управлением напряжением или с преобразователем частоты могут быть получены по запросу. Благодаря этому становится ненужной дорогая и сложная в конструктивном отношении ременная передача. На электродвигателях с преобразователем частоты, в отличие от электродвигателей с ременной передачей, обеспечена возможность плавного изменения числа оборотов (диапазон регулирования см. на характеристиках). Однофазные электродвигатели переменного тока - по запросу.

Консоли вентилятора центробежного EPND 280 с частотным преобразователем

Консоли изготовлены из нержавеющей стали - материала 1.4571 (V4A, способ IIIc). Консоль предназначена для установки электродвигателя и улитки, она образует также заднюю стенку корпуса. Для установки электродвигателя на консоли используется закрепляемая винтами специальная плита.

Защита от прикосновения вентилятора EPND 280 с частотным преобразователем

Вентилятор Rosenberg предназначен для установки в систему, и поэтому в стандартном исполнении поставляtтся без устройства защиты от прикосновения. Перед вводом в эксплуатацию заказчик должен убедиться в том, что обеспечена защита от прикосновения в соответствии с требованиями Европейских стандартов EN 292 или EN 294.

Взрывозащита вентилятора Rosenberg EPND 280 с частотным преобразователем

Вентиляторы промышленные центробежные Rosenberg EPND могут поставляться во взрывозащищенном исполнении в соответствии с требованиями Союза немецких машиностроителей (VD МА) 24169, часть 1. Во взрывозащищенном исполнении вентиляторы комплектуются стандартными взрывозащищенными электродвигателями, соответствующими требованиям IEC, во взрывозащищенном исполнении вида "е" (повышенная безопасность), предназначенные для отсоса взрывоопасных смесей групп (по температуре воспламенения) от Т1 до Т3 (для специального исполнения Т4). Изоляция обмотки соответствует классу электроизоляционных материалов F. Корпус изготовлен из трудновоспламеняющегося полипропилена. Поверхности вращающихся и неподвижных деталей, которые могут соприкасаться при некоторых эксплуатационных неисправностях, выполнены из специальных материалов. Опасность их воспламенения из-за искр, возникающих при трении или ударах, весьма ограничена.
Вентиляторы предназначены для установки в зоне класса 2, для подачи взрывоопасной газообразной среды в зоне класса 2, а также взрывоопасных смесей групп (по температуре воспламенения) от Т1 доТЗ. Вентиляторы рассчитаны на продолжительный режим работы S1. При использовании герметичных электродвигателей возможна работа в режиме преобразования частоты (только по запросу!).

Условия эксплуатации и химическая стойкость вентилятора EPND 280 с частотным преобразователем

Химическая стойкость определяется материалами деталей и уплотнений, соприкасающихся с подаваемой средой, подобранными так, чтобы они соответствовали друг другу. Химическая стойкость вентилятора зависит не только от состава, но также и от концентрации, температуры и продолжительности воздействия подаваемой среды. Поэтому приведенная ниже таблица может служить только для грубой ценки. В случае специального применения стойкость материалов необходимо проверять. Области применения приведены в представленной таблице.
"+" = пригоден
"(+)" = ограниченно пригоден
"-" = непригоден

Положение корпусa вентилятора EPND 280 с частотным преобразователем в соответствии с требованиями EUROVENT

Для определения стороны вращения нужно смотреть на вентилятор со стороны привода

При заказе нужно уточнять направление вращения и положение корпуса
