EHAG 400.5 HF

Применение центробежного радиального вентилятора EHAG 400.5 HF

Центробежный ЕС вентилятор EHAG 400.5 HF применяется как система вентиляции и кондиционирования воздуха жилых, общественных и производственных зданий и сооружений для подачи воздуха с низким содержанием пыли, а также газов и паров, имеющих малую агрессивность.

Основные конструктивные особенности центробежного вентилятора EHAG 400.5 HF

Центробежные радиальные вентиляторы Rosenberg имеют большую мощность, оснащены загнутыми назад лопатками рабочего колеса. Типоразмеры вентилятора ЕС EHAG 400.5 HF соответствуют стандартизованному типовому ряду R20 по DIN 323. Обозначение типоразмера вентилятора соответствует наружному диаметру рабочего колеса. Высокоэффективное рабочее колесо из алюминия имеет вогнутость, что позволяет сократить потребляемую энергию.

Корпус радиального вентилятора EHAG 400.5 HF

Корпус вентилятора ЕС EHAG 400.5 HF выполнен из оцинкованного стального листа. Части корпуса соединены с направляющей улиткой из листового материала с помощью вертикального паза. В боковых частях корпуса имеются отверстия для крепления лап, которые можно фиксировать через каждые 90°.
Корпус, которым оборудован вентилятор - "улитка".

Рабочее колесо вентилятора Rosenberg EHAG 400.5 HF

Коэффициент полезного действия специально разработанных центробежных колес (с загнутыми назад и имеющими вогнутую форму лопатками) достигает 80%.
Рабочие колёса выполнены из алюминия, смонтированы непосредственно на внешнем роторе электродвигателя и сбалансированы с ним по двум плоскостям в соответствии с классом качества G2,5 по DIN/ISO 1940. Благодаря эффекту самоочищения они пригодны также для подачи воздуха с высоким содержанием пыли.

ЕС-мотор EHAG 400.5 HF

В качестве приводного используется двигатель постоянного тока, который коммутируется электронно. Благодаря равномерно распределенному КПД даже при сниженных оборотах достигается высокий уровень КПД.

Защита двигателя EHAG 400.5 HF

Защита двигателя осуществляется прямым контролем величины тока электронным управляющим устройством. Как специсполнение поставляется дополнительная защита, реализованная на вмонтированный в обмотку позисторах.

Электронное управляющее устройство EHAG 400.5 HF

Электронное управляющее устройство расположено недалеко от приводного двигателя непосредственно в ЕС-вентиляторе. Эта технология позволяет поддерживать синхронное количество оборотов. Таким образом, возможны разнообразные варианты управления, например в зависимости от давления, температуры или времени. Неправильное направление вращения при этом исключено.

Подключение к электрической сети EHAG 400.5 HF

ЕС-вентиляторы Rosenberg серийно оборудованы легко доступным выключателем (IP54), расположенным на внешней стенке вентилятора. Подключение к сети 1~230 В выполняется согласно схеме, которая содержится в выключателе.

Контроль параметров центробежного вентилятора Rosenberg EHAG 400.5 HF

Благодаря применению современной техники в комбинации с ЕС-технологией становится возможным объединение многих вентиляторов в единую систему. Специально разработанное программное обеспечение позволяет осуществлять высокоточный контроль всех вентиляторов. Параметры вентилятора могут быть отображены на дисплее. При этом, возможно настроить каждый подключенный ЕС вентилятор специально под требования пользователя.

Регулирование давления EHAG 400.5 HF

ЕС-вентиляторы Rosenberg серийно оборудованы датчиком давления. В зависимости от выходного сигнала датчика изменяется количество оборотов двигателя. Согласно предварительно заданной величине давления вентилятор выходит в рабочую точку.

Направление вращения EHAG 400.5 HF

Направление вращения для вентиляторов — правое (по ГОСТ 22270 для вентиляторов типа EHA и EHP при виде со стороны забора воздуха, для вентиляторов типа DHA и DHP при виде с противоположной стороны от вывода кабеля — направление вращения рабочего колеса — по часовой стрелке). Для изменения направления потока воздуха следует изменять положение корпуса.

Характеристики производительности по воздуху EHAG 400.5 HF

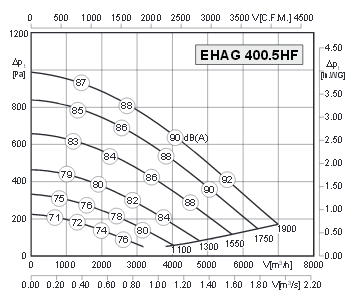

Характеристики для этого типового ряда были получены при монтаже по схеме А (вход/ выход свободный) и отображают перепад статического давления Δра, имеющийся в распоряжении со стороны всасывания в зависимости от производительности по воздуху.

Уровни шума вентиляторов EHAG 400.5 HF

Все звуковые величины данного раздела оценены по фильтру А. Измерения и отображение их результатов осуществляются согласно DIN 45 635, часть 38 по приведенному методу огибающей поверхности, а именно, когда на кубической поверхности расположено большое количество измерительных элементов. На характеристиках производительности по воздуху (числа, обведенные окружностью) представлен уровень звуковой мощности на свободном выходе LWA8. Уровень звуковой мощности на свободном входе может быть точно вычислен через относительные уровни звуковой мощности, или приблизительно определяется таким способом:
LWA5 = LWA8 – 4 dB (A)
Для точных расчетов звукозащитных мероприятий имеет значение уровень звуковой мощности по октавным полосам:
LWoct = LW(A) + LWrel
