DVW 560-G.6 IF с датчиком давления

Конструкция и исполнение DVW 560-G.6 IF с датчиком давления

Крышные ЕС-вентиляторы постоянного тока являются дальнейшей разработкой на базе надежных, стандартных DV-вентиляторов Rosenberg. Привод осуществляется двигателем с внешним ротором, который с помощью интегрированного в вентилятор ЕС-контроллера коммутируется электронно. ЕС-вентилятор стандартно оборудован следующими элементами и функциями:

• интегрированный датчик давления
• программирование необходимой производительности с помощью потенциометра
• вмонтированный пускатель для непосредственного включения вентилятора
• система управления вентилятором поставляется полностью готовая к подключению к сети энергоснабжения.

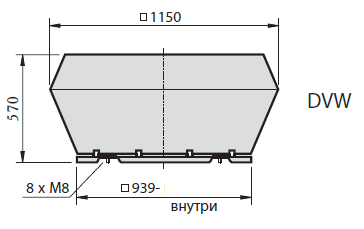

Корпус DVW 560-G.6 IF с датчиком давления

Корпус вентилятора крышного Rosenberg серии DV иготовлен в виде колпака из стойкого к морской воде алюминия. Благодаря особенностям такой конструкции влияние внешних факторов почти полностью исключено. Диапазон применения вентиляторов охватывает сектор от -30°С до +40°С.

Крыльчатка DVW 560-G.6 IF с датчиком давления

Применяются загнутые назад крыльчатки с пластиковыми лопатками и опорным стальным диском. Рабочее колесо смонтировано непосредственно на приводном электродвигателе и сбалансировано вместе с ним соответственно классу качества G 2,5 по DIN/ISO 1940 статически и динамически.

ЕС-мотор DVW 560-G.6 IF с датчиком давления

В качестве приводного используется двигатель постоянного тока, который коммутируется электронно. Благодаря равномерно распределенному КПД даже при сниженных оборотах достигается высокий уровень КПД.

Защита двигателя DVW 560-G.6 IF с датчиком давления

Защита двигателя осуществляется прямым контролем величины тока электронным управляющим устройством. Как специсполнение поставляется дополнительная защита, реализованная на вмонтированный в обмотку позисторах.

Электронное управляющее устройство DVW 560-G.6 IF с датчиком давления

Электронное управляющее устройство расположено недалеко от приводного двигателя непосредственно в ЕС-вентиляторе. Эта технология позволяет поддерживать синхронное количество оборотов. Таким образом, возможны разнообразные варианты управления, например в зависимости от давления, температуры или времени. Неправильное направление вращения при этом исключено.

Подключение к электрической сети DVW 560-G.6 IF с датчиком давления

ЕС-вентиляторы Rosenberg серийно оборудованы легко доступным выключателем (IP54), расположенным на внешней стенке вентилятора. Подключение к сети 1~230 В выполняется согласно схеме, которая содержится в выключателе.

Контроль параметров канального вентилятора Rosenberg DVW 560-G.6 IF с датчиком давления

Благодаря применению современной техники в комбинации с ЕС-технологией становится возможным объединение многих вентиляторов в единую систему. Специально разработанное программное обеспечение позволяет осуществлять высокоточный контроль всех вентиляторов. Параметры вентилятора могут быть отображены на дисплее. При этом, возможно настроить каждый подключенный ЕС вентилятор специально под требования пользователя.

Регулирование давления DVW 560-G.6 IF с датчиком давления

ЕС-вентиляторы Rosenberg серийно оборудованы датчиком давления. В зависимости от выходного сигнала датчика изменяется количество оборотов двигателя. Согласно предварительно заданной величине давления вентилятор выходит в рабочую точку.

Направление вращения DVW 560-G.6 IF с датчиком давления

Канальные вентиляторы KHAG имеют направление вращения со стороны всасывания правостороннее. При неправильном вращении возможна перегрузка электродвигателя.

Характеристики производительности по воздуху DVW 560-G.6 IF с датчиком давления

Характеристики для этого типового ряда были получены при монтаже по схеме А (вход/ выход свободный) и отображают перепад статического давления Δра, имеющийся в распоряжении со стороны всасывания в зависимости от производительности по воздуху.

Уровни шума DVW 560-G.6 IF с датчиком давления

Все звуковые величины данного раздела оценены по фильтру А. Измерения и отображение их результатов осуществляются согласно DIN 45 635, часть 38 по приведенному методу огибающей поверхности, а именно, когда на кубической поверхности расположено большое количество измерительных элементов. На характеристиках производительности по воздуху (числа, обведенные окружностью) представлен уровень звуковой мощности на свободном выходе LWA8. Уровень звуковой мощности на свободном входе может быть точно вычислен через относительные уровни звуковой мощности, или приблизительно определяется таким способом:
LWA5 = LWA8 – 4 dB (A)
Для точных расчетов звукозащитных мероприятий имеет значение уровень звуковой мощности по октавным полосам:
LWoct = LW(A) + LWrel
