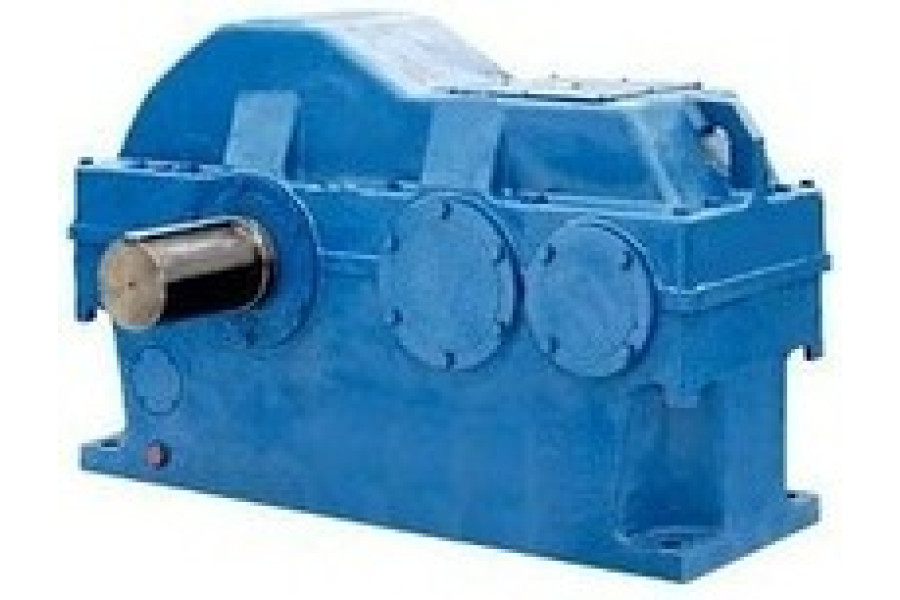

Редуктор ЦДН-710

Name: Редуктор ЦДН-710
Brand: ГОСТ

Цилиндрический двухступенчатый редуктор

Производитель: ГОСТ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID31688

договорная

Редуктор цилиндрический двухступенчатый ЦДН-710: номинальный крутящий момент на выходном валу: 100000 Н*м; межосевое расстояние: 710 мм.

Об./мин:1500

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Редуктор ЦДН-710

Описание

Назначение редуктора ЦДН-710

Редуктор цилиндрический двухступенчатый ЦДН-710 применяется в приводах тяжелонагруженных ленточных конвейеров сыпучих и крупнокусковых грузов. Возможно использование редукторов этого типа в приводах других машин с подобными условиями работы. Служит для передачи вращательного движения между соосными или параллельными валами. Существенным преимуществом таких механизмов является достаточно высокий КПД и долговечность.

Технические характеристики редуктора ЦДН-710

Редуктор горизонтальный двухступенчатый ЦДН-710 в основном используется в механизмах, где действует повторно-кратковременный режим нагружения. В конструкции редуктора применяется зацепление Новикова.

вращение валов в обе стороны
нагрузка постоянная знакопеременная
расположение редуктора горизонтальное опорной плоскостью вниз
климатические исполнения по ГОСТ 15150: У и Т (для категории размещения 1-3), УХЛ и О (для категорий размещения 4).

Характеристики

Основные

Модель

ЦДН-710

Об./мин

1500

КПД, %

Масса, кг

4540

Вращающий момент, Н*м

100000

Диаметр соединительный, мм

710

Настраиваемая неважная характеристика 1

80000

Передаточное отношение

8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50

Схема сборки редукторов ЦДН-710

Схема сборки редукторов ЦДН-710

Схема габаритных размеров редуктора ЦДН-710

Габаритные размеры редуктора ЦДН-710

Модель редуктора	Габаритные и присоединительные размеры, мм
	AwТ	AwБ	А	А1	B	H	H1	L	L1	L2	L3	L4		L5
												i=8-25	i=28-50
ЦДН-710	7100	450	2010	600	740	1390	710	2175	2160	660	742	660	620	870

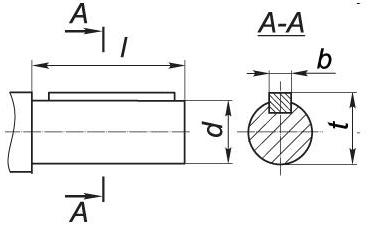

Размеры цилиндрических валов редуктора ЦДН-710

Габаритные размеры редуктора ЦДН-710

Модель редуктора		Присоединительные размеры, мм
		Быстроходный вал				Тихоходный вал
		d	l	b	t	d	l	b	t
ЦДН-710	i=8-25	125	210	32	132	250	410	56	262
	i=28-50	100	170	28	106
