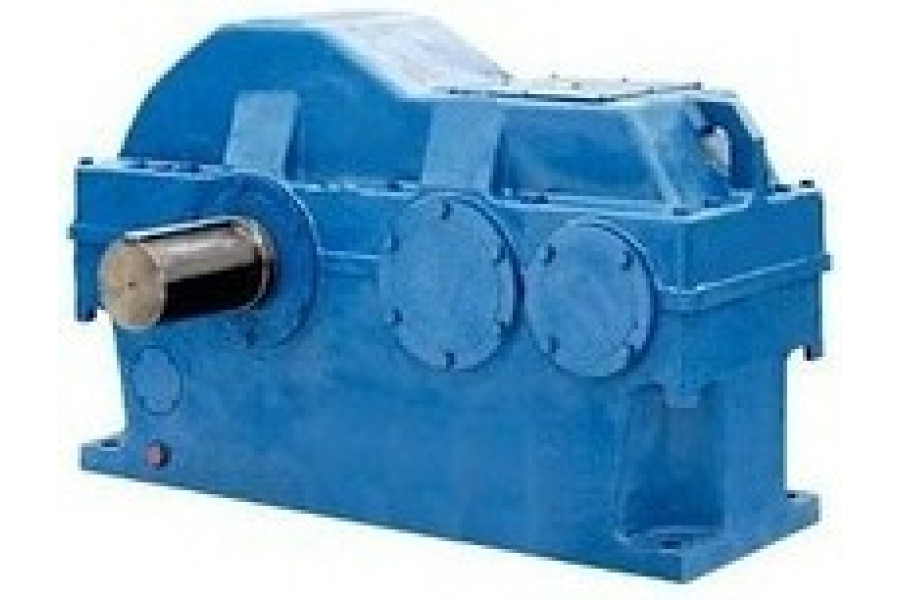

Редуктор ЦДН-630

Name: Редуктор ЦДН-630
Brand: ГОСТ

Цилиндрический двухступенчатый редуктор

Производитель: ГОСТ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Есть в наличии

Код товара: ID31687

договорная

Редуктор цилиндрический двухступенчатый ЦДН-630: номинальный крутящий момент на выходном валу: 71000 Н*м; межосевое расстояние: 630 мм.

Об./мин:1500

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Редуктор ЦДН-630

Описание

Назначение редуктора ЦДН-630

Редуктор цилиндрический двухступенчатый ЦДН-630 применяется в приводах тяжелонагруженных ленточных конвейеров сыпучих и крупнокусковых грузов. Возможно использование редукторов этого типа в приводах других машин с подобными условиями работы. Служит для передачи вращательного движения между соосными или параллельными валами. Существенным преимуществом таких механизмов является достаточно высокий КПД и долговечность.

Технические характеристики редуктора ЦДН-630

Редуктор горизонтальный двухступенчатый ЦДН-630 в основном используется в механизмах, где действует повторно-кратковременный режим нагружения. В конструкции редуктора применяется зацепление Новикова.

вращение валов в обе стороны
нагрузка постоянная знакопеременная
расположение редуктора горизонтальное опорной плоскостью вниз
климатические исполнения по ГОСТ 15150: У и Т (для категории размещения 1-3), УХЛ и О (для категорий размещения 4).

Характеристики

Основные

Модель

ЦДН-630

Об./мин

1500

КПД, %

Масса, кг

3330

Вращающий момент, Н*м

71000

Диаметр соединительный, мм

630

Настраиваемая неважная характеристика 1

67000

Передаточное отношение

8; 9; 10; 11,2; 12,5; 14; 16; 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50

Схема сборки редукторов ЦДН-630

Схема сборки редукторов ЦДН-630

Схема габаритных размеров редуктора ЦДН-630

Габаритные размеры редуктора ЦДН-630

Модель редуктора	Габаритные и присоединительные размеры, мм
	AwТ	AwБ	А	А1	B	H	H1	L	L1	L2	L3	L4		L5
												i=8-25	i=28-50
ЦДН-630	630	400	1770	540	650	1225	630	1935	1920	575	657	610	570	760

Размеры цилиндрических валов редуктора ЦДН-630

Габаритные размеры редуктора ЦДН-630

Модель редуктора		Присоединительные размеры, мм
		Быстроходный вал				Тихоходный вал
		d	l	b	t	d	l	b	t
ЦДН-630	i=8-25	110	210	28	116	220	350	50	231
	i=28-50	80	170	22	85
