Ostberg VRTT 7

Назначение регулятора скорости Ostberg VRTT 7

Регулятор скорости вращения вентилятора Ostberg VRTT 7 предназначен для регулирования скорости вращения электродвигателей вентиляторов, насосов и т. п., управляемых напряжением.

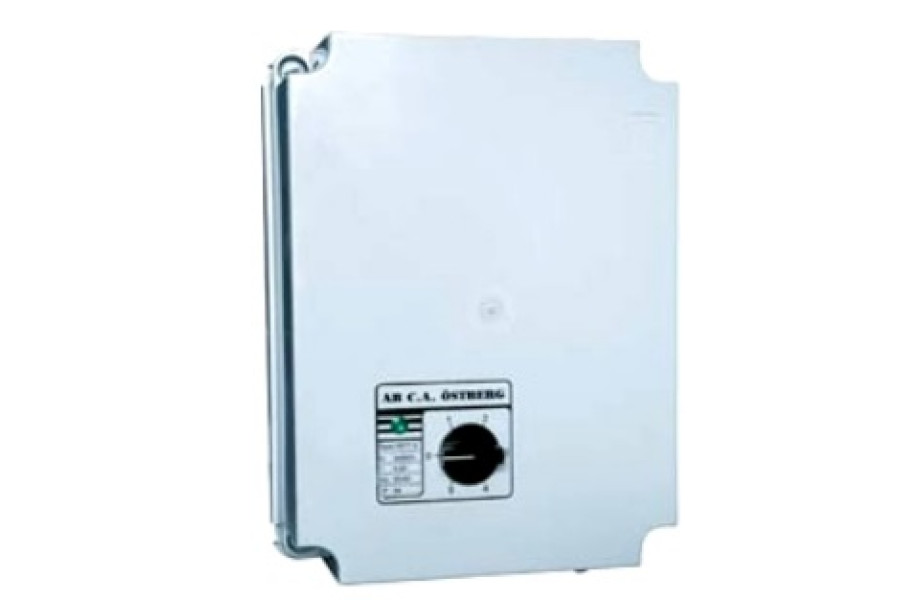

Конструкция регулятора скорости вращения вентилятора Ostberg VRTT 7

Работа трансформаторных регуляторов скорости Ostberg основана на использовании трехфазного автотрансформатора для управления напряжением питания электродвигателей. Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора. Регуляторы собраны в корпусе из стали с синтетическим покрытием. На передней панели расположены переключатель скорости и индикаторная лампочка. Выходные цепи регуляторов защищены плавкими предохранителями. На клеммной колодке регулятора есть две пары контактов для подключения дополнительных термостатов и нерегулируемый выход 230 В.

Регулирование скорости Ostberg VRTT 7

Регулирование скорости электродвигателей осуществляется вручную с помощью выбора требуемого положения ручки переключателя (0 - выкл., 1 - мин. скорость, 5 - макс. скорость, 2, 3, 4 - промежуточные положения). Выходное напряжение: 95-145-185-240-400 В.

Защита двигателя Ostberg VRTT 7

Рекомендуется подключать к регуляторам Остберг электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются к клеммам ТК регулятора. Такие схемы обеспечивают надежную защиту двигателей с термоконтактами. Если термоконтакты размыкаются при перегреве двигателя, цепь регулятора разрывается, и двигатель немедленно останавливается. Функция автоматического перезапуска ОТСУТСТВУЕТ!!! После устранения причины перегрева двигатель можно перезапустить, установив переключатель на время, необходимое для его остывания в положение 0 (выключено). Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту.
