Ostberg VRDT 4

Назначение регулятора скорости Ostberg VRDT 4

Регулятор скорости вращения вентилятора Ostberg VRDT 4 предназначен для автоматического переключения (по сигналу таймера, термостата и т. д.) скорости вращения электродвигателей вентиляторов, насосов и т. п., управляемых напряжением.

Конструкция регулятора скорости вращения вентилятора Ostberg VRDT 4

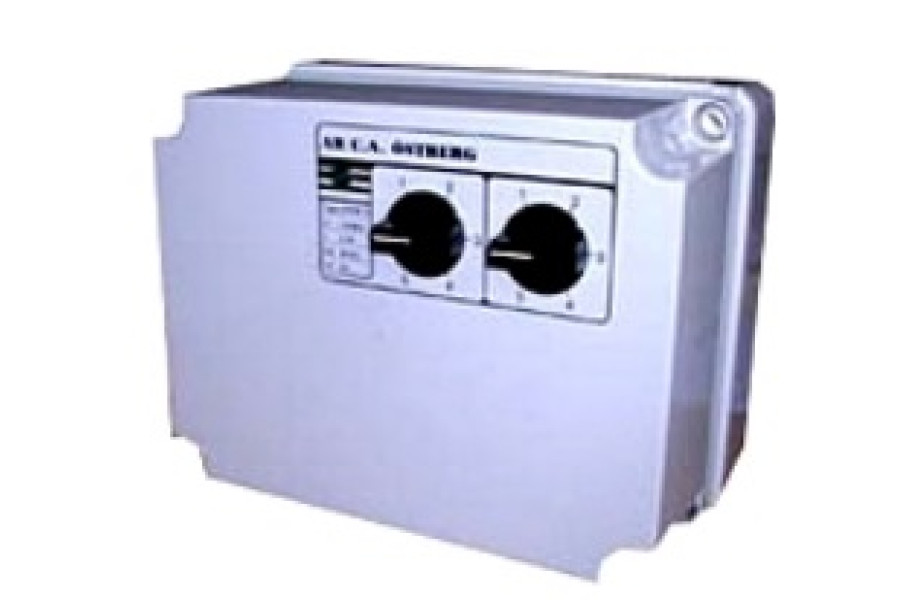

Работа трансформаторных регуляторов скорости Ostberg основана основана на использовании двух трехфазных автотрансформаторов для управления напряжением питания электродвигателей. Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора. Регуляторы собраны в стальном корпусе с синтетическим покрытием. На передней панели расположены два переключателя скорости и индикаторная лампочка. Выходные цепи регуляторов защищены плавкими предохранителями. На клеммной колодке регулятора есть две пары контактов для подключения дополнительных термостатов и нерегулируемый выход 230 В.

Регулирование скорости Ostberg VRDT 4

Переключение скоростей электродвигателя с минимальной на максимальную и обратно осуществляется автоматически с помощью замыкания соответствующих контактов внешним устройством управления (таймером, термостатом и т. д.). Значения минимальной и макси-мальной скорости задаются вручную изменением положения ручек переключателей (0 - выкл., 1 - мин. скорость, 5 - макс. скорость, 2, 3, 4 - промежуточные положения). Выходное напряжение: 95-145-185-240-400 В.

Защита двигателя Ostberg VRDT 4

Рекомендуется подключать к регуляторам Остберг электродвигатели с вынесенными термоконтактами тепловой защиты, которые подсоединяются к клеммам ТК регулятора. Такие схемы обеспечивают надежную защиту двигателей с термоконтактами. Если термоконтакты размыкаются при перегреве двигателя, цепь регулятора разрывается, и двигатель немедленно останавливается. Функция автоматического перезапуска ОТСУТСТВУЕТ!!! После устранения причины перегрева двигатель можно перезапустить, установив переключатель на время, необходимое для его остывания в положение 0 (выключено). Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту.
