Ostberg VRDE 1,5

Назначение регулятора скорости Ostberg VRDE 1,5

Регулятор скорости вращения вентилятора Ostberg VRDE 1,5 предназначен для автоматического переключения (по сигналу таймера, термостата и т. д.) скорости вращения электродвигателей вентиляторов, насосов и т. п., управляемых напряжением.

Конструкция регулятора скорости вращения вентилятора Ostberg VRDE 1,5

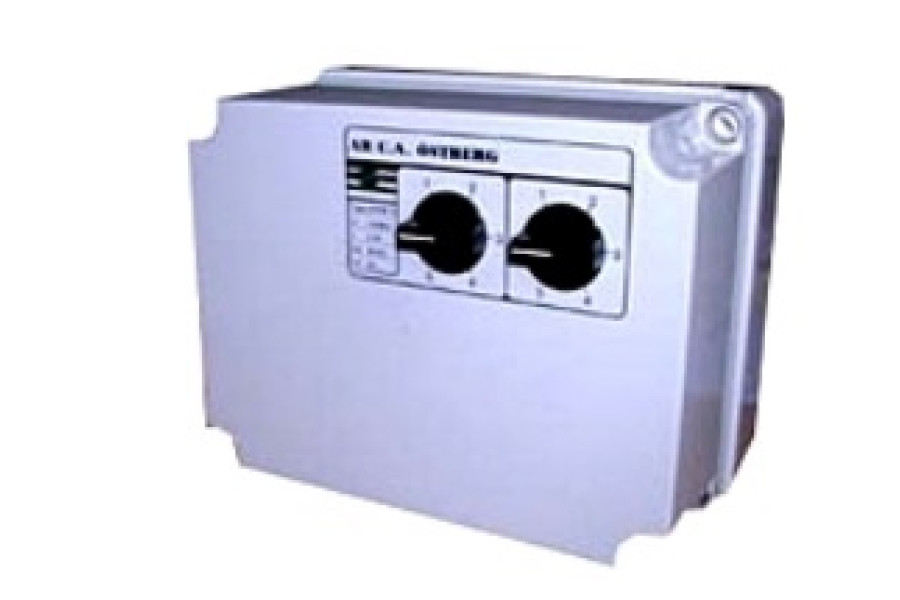

Работа трансформаторных регуляторов скорости Ostberg основана на использовании двух однофазных автотрансформаторов для управления напряжением питания электродвигателей. Допускается управление несколькими двигателями, если общий потребляемый ток двигателей не превышает номинального тока регулятора. Регуляторы собраны в корпусе из ПХВ с двумя переключателями скорости и индикаторной лампочкой на передней панели. Входная цепь регуляторов защищена плавким предохранителем.

Регулирование скорости Ostberg VRDE 1,5

Переключение скоростей электродвигателя с минимальной на максимальную и обратно осуществляется автоматически с помощью замыкания соответствующих контактов внешним устройством управления (таймером, термостатом и т. д.). Значения минимальной и максимальной скорости задаются вручную изменением положения ручек переключателей (0 - выкл., 1 - мин. скорость, 5 - макс. скорость, 2, 3, 4 - промежуточные положения). Выходное напряжение: 60-105-130-160-230 В.

Защита двигателя Ostberg VRDE 1,5

Рекомендуется подключать к регуляторам электродвигатели со встроенными термоконтактами тепловой защиты, через которые на двигатели подается питающее напряжение. Если двигатель не имеет термоконтактов, необходимо установить отдельную тепловую защиту.
