Назначение вытяжного крышного вентилятора Ostberg TKV 960 B3
Крышный вентилятор Ostberg TKV 960 B3 предназначен для установки в прямоугольных каналах.
Конструкция вытяжного крышного вентилятора Ostberg TKV 960 B3
Крышный вытяжной вентилятор Ostberg TKV 960 B3 оборудован асинхронным двигателем с внешним ротором с обратно направленными лопатками и уплотненными подшипниками, что увеличивает срок службы. Вентилятор Ostberg TKV имеет откидывающуюся верхнюю часть (крышка с мотором и рабочим колесом). Корпус вентилятора Ostberg TKV 960 B3 изготавливается из гальванизированной стали с полиэфирным антикоррозионным покрытием, Ostberg TKV 960 B3 - вентилятор с вертикальным выбросом воздуха и квадратным присоединением.
Установка крышного вентилятора Ostberg TKV 960 B3
Крышный вентилятор должен устанавливаться только вертикально.
Регулирование скорости вентилятора крышного Ostberg TKV 960 B3

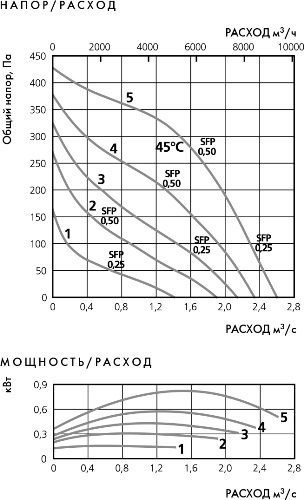

Регулировка скорости вентилятора Ostberg TKV осуществляется в диапазоне от 0 % до 100 % изменением подаваемого напряжения. Это достигается путем использования бесшагового тиристора или 5-ти ступенчатого трансформатора. К одному тиристору или трансформатору могут подключаться несколько вентиляторов при условии что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя вытяжного крышного вентилятора Ostberg TKV 960 B3
Все двигатели защищены термоконтактами. Однофазные вентиляторы Ostberg TKV имеют встроенный термоконтакт с автоматическим перезапуском. Трехфазные вентиляторы Ostberg TKV имеют два подсоединительных вывода встроенного термоконтакта. Вывода термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора VRTT или VRDT.
Аксессуары вентилятора крышного Ostberg TKV 960 B3
Кронштейн, быстросъемные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, глушитель, канальный нагреватель, воздухораспределительные к защитные решетки и т. д.
Монтаж крышного вентилятора Ostberg TKV 960 B3
- Все вентиляторы Ostberg TKV 960 B3 поставляются полностью в собранном виде и готовы к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Электрические параметры должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения приведенной на клеммной коробке (класс защиты IP54), согласно маркировке клемм.
- Вентиляторы Ostberg имеющие термоконтакт с внешними выводами, всегда должны подключаться к внешнему устройству защиты двигателя.
- Вентиляторы Ostberg TKV 960 B3 должны быть заземлены.
- Вентиляторы Ostberg TKV должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы вентилятора крышного Ostberg TKV 960 B3
- Вентиляторы Ostberg TKV не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Крышные вытяжные вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
- Вентиляторы Ostberg TKV 960 B3 предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание вентилятора вытяжного крышного Ostberg TKV 960 B3
Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
- Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора — очистить лопатки; мотор и соединительные провода должны быть целыми; обязательно наличие письменного описания неисправности — заявления.
