Ostberg RK 500x300 B3

Назначение канального вентилятора Ostberg RK 500x300 B3

Канальный вентилятор Ostberg RK 500x300 B3  предназначен для установки в прямоугольных каналах.

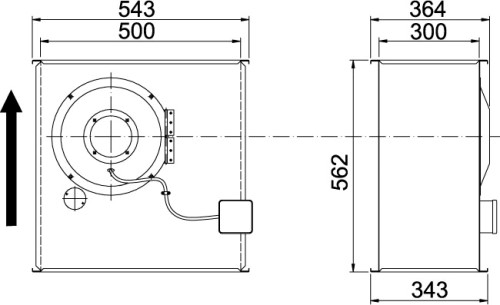

Конструкция вентилятора канального круглого Ostberg RK 500x300 B3

Все канальные вентиляторы RK оборудованы асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает срок службы. Корпуса вентиляторов изготавливаются из гальванизированной стали. Двигатель и рабочее колесо вентилятора для прямоугольных каналов RK расположены на откидывающейся пластине, что делает доступ к ним легким, быстрым и удобным.

Установка канального вентилятора Ostberg RK 500x300 B3

Вентилятор канальный Ostberg может быть установлен в любом положении.

Регулирование скорости вентилятора канального Ostberg RK 500x300 B3

Регулировка скорости всех прямоугольных вентиляторов Ostberg RK 500x300 B3 осуществляется в диапазоне от 0 % до 100 % изменением подаваемого напряжения. Это достигается путем использования бесшагового тиристора или 5-ти ступенчатого трансформатора. К одному тиристору или трансформатору могут подключаться несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трасформатора.

Защита двигателя вентилятора канального для прямоугольных каналов Ostberg RK 500x300 B3

Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматической перезагрузкой. Трехфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Вывода термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора WRTT или WRDT.

Аксессуары  вентилятора для прямоугольных каналов Ostberg RK 500x300 B3

Фильтры, регуляторы скорости, термореле и т. д.

Монтаж канального вентилятора Ostberg RK 500x300 B3

• Все вентиляторы Ostberg RK поставляются полностью в собранном виде и готовы к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Электрические параметры должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения приведенной на клеммной коробке, согласно маркировке клемм.
• Вентиляторы Ostberg RK 500x300 B3 должны быть заземлены.
Вентилятор канальный  Ostberg должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы Ostberg RK должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы вентилятора канального Ostberg RK 500x300 B3

• Вентиляторы Ostberg RK не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Канальные вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
• Вентиляторы Ostberg RK 500x300 B3  предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание вентилятора круглого канального Ostberg RK 500x300 B3

Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что:

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

• Проверить, поступает ли напряжение на вентилятор.
• Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
• Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
• В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
