Назначение центробежного вентилятора Ostberg RFE 200 LKU
Центробежный вентилятор Ostberg RFE 200 LKU предназначен для установки в промышленных помещениях и бытовых зданиях.
Конструкция вентилятора центробежного Ostberg RFE 200 LKU

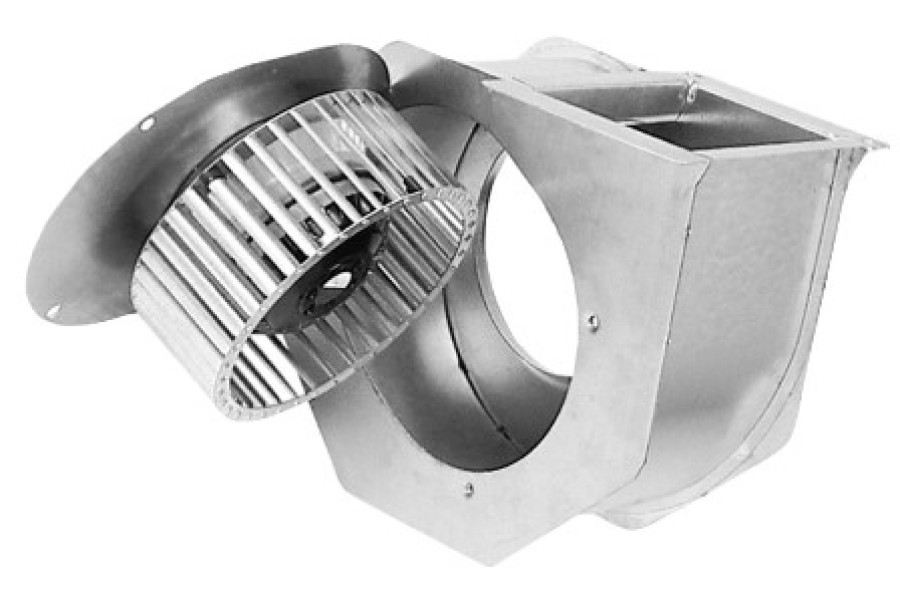

Центробежные вентиляторы типа RF снабжены асинхронным двигателем с внешним ротоом и уплотненными подшипниками, что увеличивает срок службы. Корпус вентилятора изготовлен из гальванизированной стали. Роторы вентиляторов имеют наклоненные вперед лопасти. Двигатель и рабочее колесо вентилятора могут быть также предложены в удобном для сервиса исполнении - с расположением на откидывающейся пластине, что делает доступ к ним легким, быстрым и удобным. Вентиляторы могут исполняться с направлением вращения ротора против часовой стрелки (правое/левое исполнение).
Установка центробежного вентилятора Ostberg RFE 200 LKU
Вентиляторы защищены от воздействия влаги и могут быть установлены в любом положении внутри и вне помещения.
Регулирование скорости вентилятора Ostberg RFE 200 LKU
Регулировка скорости всех вентиляторов осуществляется в диапазоне от 0 % до 100 % путем уменьшения напряжения с помошью бесшагового тиристора или 5-ти ступенчатого трансформатора. К одному тиристору или трансформатору могут подключаться несколько вентиляторов при условии, что общий ток вентиляторов не превышает номинальный ток тиристора или трансформатора.
Защита двигателя вентилятора центробежного Ostberg RFE 200 LKU
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматической перезагрузкой. Трехфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Вывода термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора VRTT или VRDT.
Аксессуары центробежного вентилятора Ostberg RFE 200 LKU
Выходные фланцы, конденсаторы, быстросъемные муфты, регуляторы скорости и т. д.
Монтаж вентилятора Ostberg RFE 200 LKU
- Все вентиляторы Ostberg RF поставляются полностью в собранном виде и готовы к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Электрические параметры должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения приведенной на клеммной коробке, согласно маркировке клемм.
- Вентиляторы Ostberg RFE 200 LKU должны быть заземлены.
Вентилятор центробежный Ostberg должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы Ostberg RF должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы вентилятора Ostberg RFE 200 LKU
- Вентиляторы Ostberg RF не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
- Вентиляторы Ostberg RFE 200 LKU предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание вентилятора центробежного Ostberg RFE 200 LKU
Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
- Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
