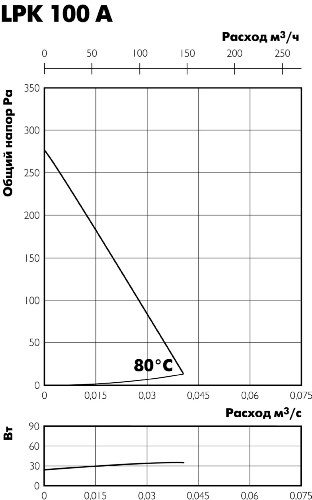

Вентилятор канальный круглый Ostberg LPK 100 A. Производительность: 140 м3/час; Потребляемая мощность: 36 Вт; Частота вращения: 870 об./мин; Максимальная температура воздуха: 80 °С.
Ostberg LPK 100 A
Круглый канальный вентилятор



Назначение круглого канального вентилятора Ostberg LPK 100 A
Канальный вентилятор Ostberg LPK 100 A предназначен для установки в круглых каналах.
Конструкция вентилятора канального круглого Ostberg LPK 100 A
Все канальные вентиляторы LPK оборудованы асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает срок службы. Корпуса вентиляторов изготавливаются из гальванизированной стали. Двигатель и рабочее колесо вентилятора для круглых каналов LPK расположены на откидывающейся пластине, что делает доступ к ним легким, быстрым и удобным.
Установка канального вентилятора Ostberg LPK 100 A
Вентилятор канальный Ostberg может быть установлен в любом положении.
Регулирование скорости вентилятора канального Ostberg LPK 100 A
Регулировка скорости всех круглых вентиляторов Ostberg LPK 100 A осуществляется в диапазоне от 0 % до 100 % изменением подаваемого напряжения. Это достигается путем использования бесшагового тиристора или 5-ти ступенчатого трансформатора. К одному тиристору или трансформатору могут подключаться несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трасформатора.
Защита двигателя вентилятора канального круглого Ostberg LPK 100 A
Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматической перезагрузкой. Трехфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Вывода термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора WRTT или WRDT.
Аксессуары вентилятора для круглых каналов Ostberg LPK 100 A
Фильтры, регуляторы скорости, термореле и т. д.
Монтаж канального круглого вентилятора Ostberg LPK 100 A
- Все вентиляторы Ostberg LPK поставляются полностью в собранном виде и готовы к подключению.
- Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
- Электрические параметры должны соответствовать спецификации на табличке вентилятора.
- Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
- Электрическое подключение должно выполняться в соответствии со схемой подключения приведенной на клеммной коробке, согласно маркировке клемм.
- Вентиляторы Ostberg LPK 100 A должны быть заземлены. Вентилятор канальный Ostberg должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
- Вентиляторы Ostberg LPK должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.
Условия работы вентилятора канального Ostberg LPK 100 A
- Вентиляторы Ostberg LPK не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
- Канальные вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
- Вентиляторы Ostberg LPK 100 A предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.
Обслуживание вентилятора круглого канального Ostberg LPK 100 A
Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.
Перед обслуживанием убедитесь, что:
- Прекращена подача напряжения.
- Рабочее колесо вентилятора полностью остановилось.
- Двигатель и рабочее колесо полностью остыли.
При очистке вентилятора
- Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
- Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
- В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
- Подшипники, в случае повреждения, подлежат замене.
В случае неисправности
- Проверить, поступает ли напряжение на вентилятор.
- Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
- Проверить подключение конденсатора. Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
- В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
Шумовые характеристики канальных вентиляторов Ostberg LPK 100 A
Модель | Расход/напор 22 л/с /145 Па |
LpA, дБ(А) |
LwA tot |
LwA | |||||||
63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | ||||
Ostberg LPK 100 A | к входу | 50 | 54 | 45 | 48 | 45 | 47 | 47 | 42 | 37 | 29 |
к выходу | 54 | 58 | 43 | 47 | 49 | 51 | 55 | 49 | 42 | 33 | |
к окружению | 40 | 44 | 28 |
33 | 38 | 35 | 37 | 34 | 32 | 32 |
Модель | Габаритные размеры, мм | |
C | D | |
Ostberg LPK 100 A | 122 | 100 |
