Ostberg IFK 140 BV

Назначение канального вентилятора  в изолированном корпусе Ostberg IFK 140 BV

Канальный вентилятор Ostberg IFK 140 BV  предназначен для установки в круглых каналах.

Конструкция вентилятора канального в изолированном корпусе Ostberg IFK 140 BV

Все круглые канальные вентиляторы IFK оборудованы асинхронным двигателем с внешним ротором и уплотненными подшипниками, что увеличивает их срок службы. Корпуса вентиляторов Ostberg IFK 140 BV изго­тавливаются из гальванизированной стали. Двигатель и рабочее колесо вентиляторов  в изолированном корпусе Ostberg распо­ложены на откидывающейся пластине, что делает доступ к ним легким, быстрым и удобным. Канальные вентиляторы имеют внутренний 50 мм слой изоляции из минеральной ваты, покрытой гру­бой шерстяной тканью, что обеспечивает низкие шумовые характеристики. Вытяжные канальные вентиляторы IFK имеют три круглых канала диаметром 125 мм: два входных и один выходной. Рабочее колесо крепится к двигателю винтом "под руку", что позволяет производить быстрый съем и очистку колеса.

Установка канального вентилятора Ostberg IFK 140 BV

Вентилятор канальный Ostberg может быть установлен в любом положении.

Регулирование скорости вентилятора канального  в изолированном корпусе Ostberg IFK 140 BV

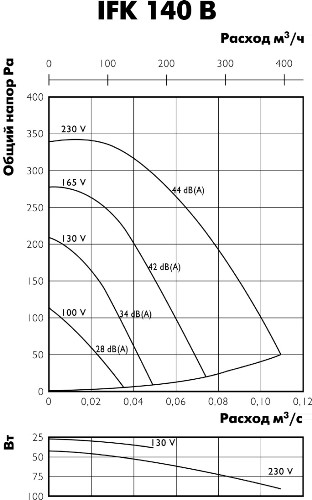

Регулировка скорости всех вентиляторов  в изолированном корпусе Ostberg IFK 140 BV осуществляется в диапазоне от 0 % до 100 % изменением подаваемого напряжения. Это достигается путем использования бесшагового тиристора или 5-ти ступенчатого трансформатора. К одному тиристору или трансформатору могут подключаться несколько вентиляторов при условии, что общий рабочий ток вентиляторов не превышает номинальный ток тиристора или трасформатора.

Защита двигателя вентилятора канального круглого Ostberg IFK 140 BV

Все двигатели защищены термоконтактами. Однофазные вентиляторы имеют встроенный термоконтакт с автоматической перезагрузкой. Трехфазные вентиляторы имеют два подсоединительных вывода встроенного термоконтакта. Вывода термоконтактов (TW) должны подключаться к реле перегрузки или к клеммам TW трансформатора VRTT или VRDT.

Аксессуары  вентилятора для круглых каналов Ostberg IFK 140 BV

Быстросъемные муфты, регуляторы скорости, обратный клапан, воздушный фильтр, защит­ные решетки и т. д.

Монтаж канального круглого вентилятора Ostberg IFK 140 BV

• Все вентиляторы Ostberg IFK поставляются полностью в собранном виде и готовы к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Электрические параметры должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии с правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения приведенной на клеммной коробке, согласно маркировке клемм.
• Вентиляторы Ostberg IFK 140 BV должны быть заземлены.
Вентилятор канальный  Ostberg должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы Ostberg IFK должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы вентилятора канального Ostberg IFK 140 BV

• Вентиляторы  в изолированном корпусе Ostberg IFK не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Канальные вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т. п.
• Вентиляторы Ostberg IFK 140 BV  предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание вентилятора круглого канального Ostberg IFK 140 BV

Единственное требуемое обслуживание — очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что:

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.

В случае неисправности

• Проверить, поступает ли напряжение на вентилятор.
• Отключить напряжение и убедиться, что рабочее колесо не заблокировано и не сработало устройство защиты двигателя (термоконтакт).
• Проверить подключение конденсатора (1-фазные). Если после проверки вентилятор не включается или перезапускается термоконтакт, свяжитесь с вашим поставщиком.
• В случае возврата вентилятора — очистить лопасти; двигатель и соединительные провода не должны иметь повреждений; обязательно наличие письменного описания неисправности — заявления.
