Область применения питательных насосов ПЭ 65-28
Насосы питательные класса ПЭ 65-28 центробежного типа предназначены для подачи воды в паровые котлы стационарного типа теплоэнергетических блоков, применяемых на ТЭЦ, а также в котельни и парогенераторные установки. При этом водородный показатель рН питательной воды варьируется в пределах – (7 ÷ 9,2), верхний предел температуры составляет 165°С, что эквивалентно 438К. Наличие твердых частиц в ней исключено.
Технические характеристики питательных насосов ПЭ 65-28

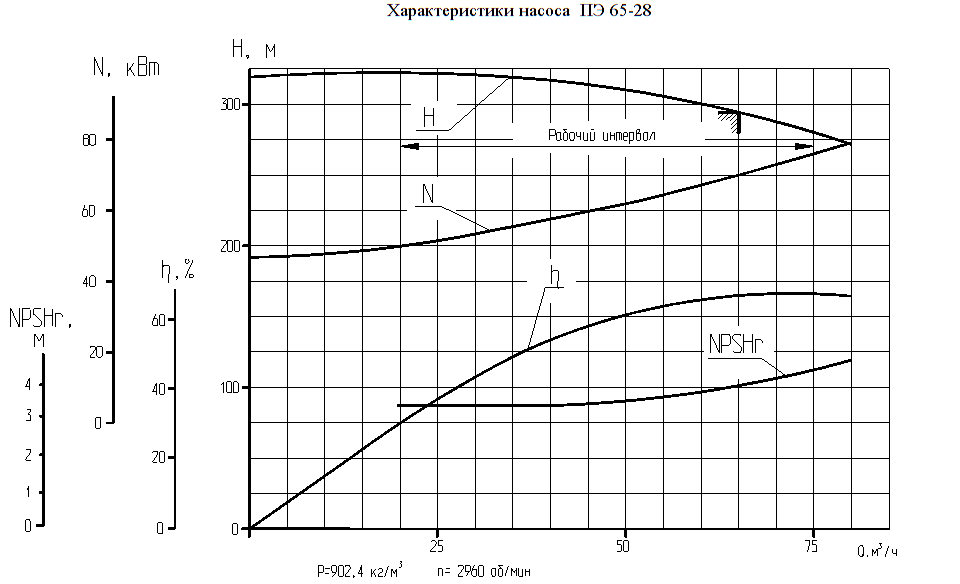

Подача питательной воды насосом класса ПЭ 65-28 составляет 65 м3/ч, напор агрегата - 290 м, частота вращения – 2960 об/мин, мощность при r=902,4/1000 кг/м3 – 70,2/77,8 кВт при КПД – 66 % и допустимом кавитационном запасе 4 м.
Особенности конструкции, материалы, комплектность насоса ПЭ 65-28

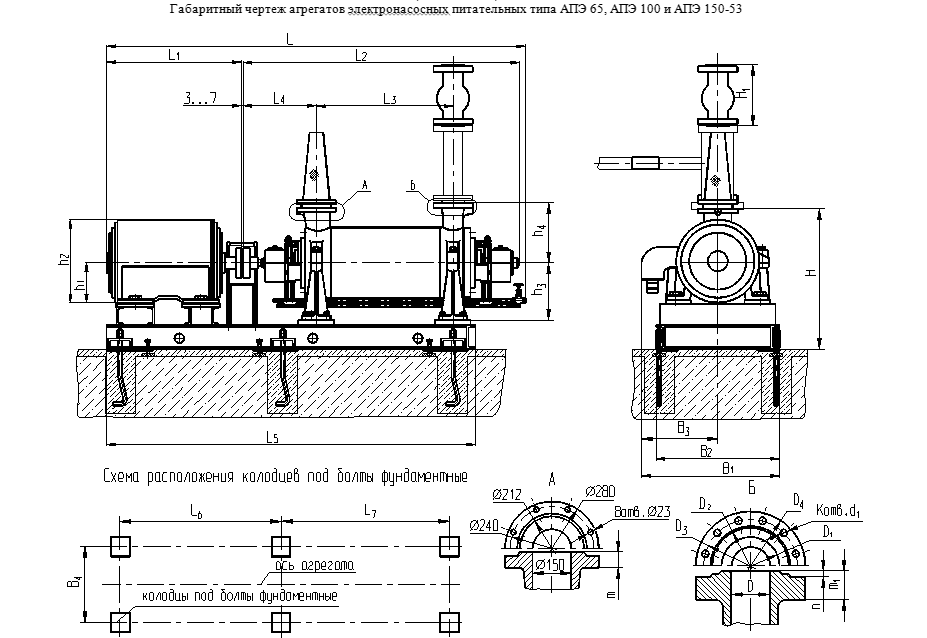

Насос класса ПЭ 65-28 – агрегат центробежного типа с секционным корпусом в горизонтальном, однопоточном, многоступенчатом исполнении при одностороннем размещении рабочих колес. Выносные подшипники скольжения в конструкции служат опорами ротора. В зависимости от величины потребляемой мощности эти детали смазываются во избежание чрезмерного трения посредством принудительной либо картерной систем обработки. В качестве концевых уплотнений вала служит набивка сальникового (-С) вкупе с подводом воды для охлаждения либо торцевого (-Т) типов.
Материалами для изготовления частей насоса класса ПЭ 65-28 служат:
- кованые заготовки из сталей углеродистых - корпус, крышки, секции;
- отливки, кованые заготовки из сталей хромистых марок 30Х13 и 20Х13Л - детали проточной части;
- коррозионностойкие сплавы, стойкие к задирам, - детали уплотнений щелевого типа;
- высокосортный легированный прокатанный металл марки 40Х - вал.
В комплект насоса класса ПЭ 65-28 входит:
- сам агрегат в сборе;
- фланцы ответные на патрубках;
- комплект вспомогательных трубопроводов в рамках насоса;
- тип МУП, МУВП, зубчатый соединительной муфты с ограждением;
- сетка для защиты;
- маслоустановка;
- фундамент-рама;
- дросселирующее устройство;
- крепежные детали агрегата;
- электродвигатель вкупе с деталями крепежа;
- ЗИП.
Область использования насоса ПЭ 65-28
Насосы питательные класса ПЭ 65-28 центробежного типа востребованы на ТЭЦ для надежного обеспечения водой паровых котлов стационарного типа теплоэнергетических блоков, а также в котельнях и парогенерирующих установках.
Условия эксплуатации насоса ПЭ 65-28
Насосы класса ПЭ 65-28 рассчитаны на использование в макроклиматических районах, где климат - умеренно-холодный с 4-й категорией размещения - УХЛ4 согласно ГОСТу 15150-69 (эксплуатация агрегата с искусственной регуляцией климатических условий в помещении).
