Мотор-редуктор КТМ-43

Name: Мотор-редуктор КТМ-43
Brand: ГОСТ

Коническо-цилиндрический мотор-редуктор

Производитель: ГОСТ

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID32321

договорная

Коническо-цилиндрический мотор-редуктор КТМ-43: мощность электродвигателя: 0.37-7.5 кВт; номинальный крутящий момент на выходном валу: 107-793 Н*м; номинальная частота вращения выходного вала: 107-793 об/мин.

Мощность электродвигателя кВт:0.37-7.5

Об./мин:5.7-183.4

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Мотор-редуктор КТМ-43

Описание

Назначение мотор-редуктора КТМ-43

Коническо цилиндрический мотор-редуктор КТМ-43 имеет удобное расположение входных и выходных валов, благодаря чему его можно применять практически в любых узлах.

Технические характеристики мотор-редуктора КТМ-43

широкий диапазон передаточных чисел
большой выбор подводимых мощностей
большое количество комбинаций входных и выходных валов.

Характеристики

Основные

Модель

КТМ-43

Мощность электродвигателя кВт

0.37-7.5

Об./мин

5.7-183.4

Масса, кг

45-52

Вращающий момент, Н*м

107-793

Настраиваемая неважная характеристика 1

8200-13000

Настраиваемая неважная характеристика 2

1,0-3,5

Передаточное отношение

7,9-239,7

Исполнения и монтажные позиции мотор-редуктора КТМ-43

Исполнения и монтажные позиции мотор-редуктора КТМ-43

Схема габаритных размеров мотор-редуктора КТМ-43

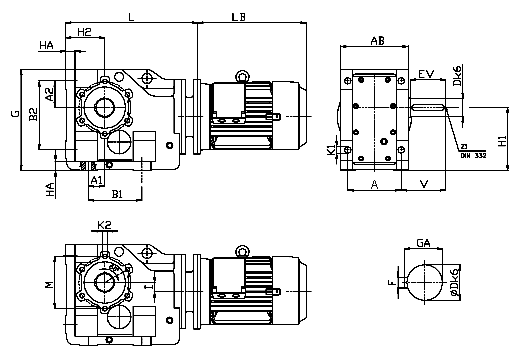

Вариант исполнения с цилиндрическим валом

Габаритные размеры мотор-редуктора КТМ-43

Модель редуктора	Габаритные размеры, мм
Модель редуктора	A1	B1	A2	В2	H1	H2	HA	L	I	G
КТМ-43	30	120	65	160,5	140	90	24	340	15	288

Модель редуктора	Габаритные размеры, мм
Модель редуктора	AB	A	V	EV	Dk6	K1	K2	M	F	GA	Z1
КТМ-43	173	140	101	80	40	13,5	M10	108	12	43,1	M16

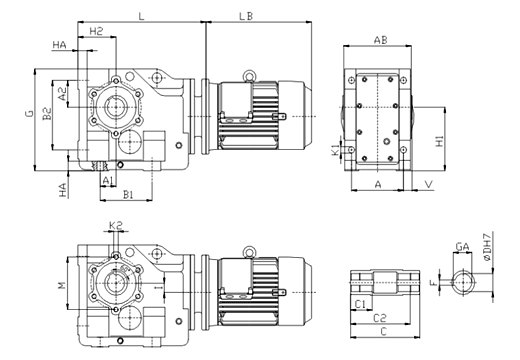

Вариант исполнения с полым валом

Габаритные размеры мотор-редуктора КТМ-43

Модель редуктора	Габаритные размеры, мм
Модель редуктора	A1	B1	A2	В2	H1	H2	HA	L	I	G	AB
КТМ-43	30	120	65	160	140	90	24	340	15	288	173

Модель редуктора	Габаритные размеры, мм
Модель редуктора	A	DH7	K1	K2	K1	M	F	GA	C1	C2	C
КТМ-43	140	20	40	13,5	M10	110	12	43,1	70	156	180

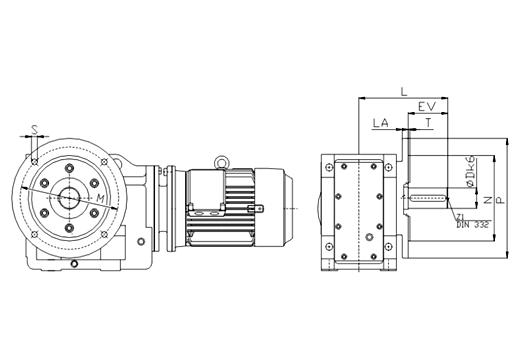

Вариант исполнения цилиндрический вал с фланцем

Габаритные размеры мотор-редуктора КТМ-43

Модель редуктора	Габаритные размеры, мм
Модель редуктора	L	M	Nj6	P	S	T	LA	EV	Dk6	Z1
КТМ-43	193	215	180	250	13,5	4	15	80	40	M16

Вариант исполнения полый вал с фланцем

Габаритные размеры мотор-редуктора КТМ-43

Модель редуктора	Габаритные размеры, мм
Модель редуктора	L	M	Nj6	P	S	T	LA	EV	DH7	F
КТМ-43	90	215	180	250	13,5	4	15	23	40	12
