Малогабаритные защитные секции Малогабаритная защитная секция МЗС

Малогабаритная защитная секция МЗС

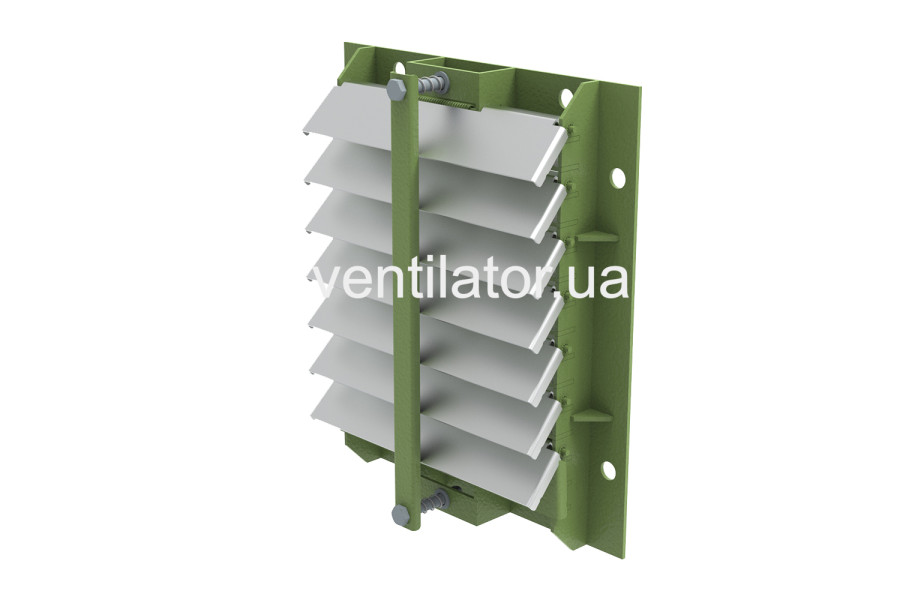

Малогабаритная защитная секция МЗС предназначена для защиты вентиляционных систем от проникновения ударной волны. Конструкция секции представляет собой прямоугольную раму (1) из профильного проката с вваренными рёбрами жёсткости, образующими ячейки. Ячейки закрываются упругими лопастями-жалюзи (2).

Под действием избыточного давления ударной волны жалюзи плотно прилегают к решетке, предотвращая проникновение волны в вентиляционную систему. После снижения давления они под действием пружин возвращаются в исходное положение. Угол наклона жалюзийных пластин к плоскости решетки регулируется в пределах 0–45° путём подъёма или опускания подвижной рамки (3) с помощью регулировочных винтов (4).

Основные элементы конструкции:

1. Рама
2. Жалюзи
3. Подвижная рамка
4. Регулировочный винт
