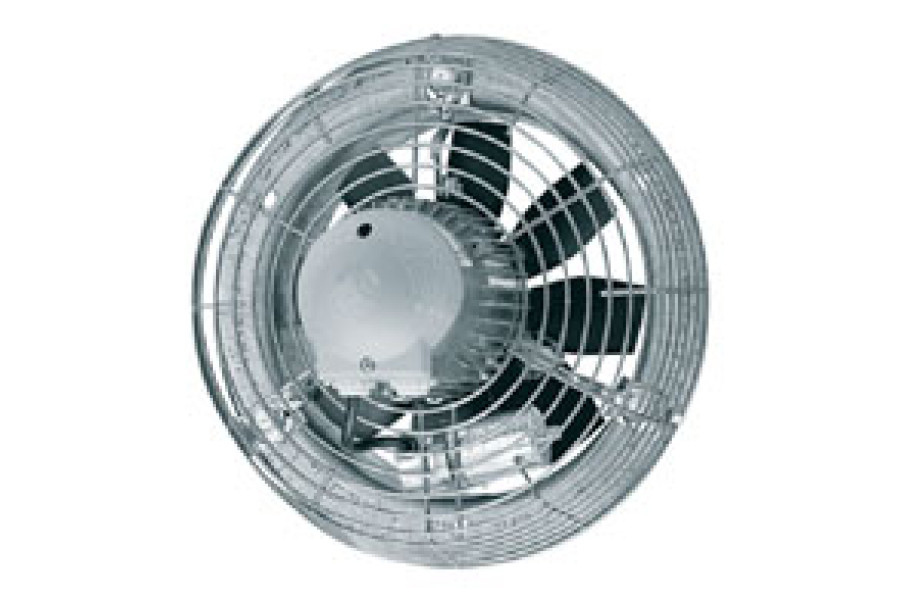

Maico EZS 40/6 B

Назначение осевого промышленного настенного вентилятора Maico EZS 40/6 B

Вентилятор настенный промышленный Maico EZS 40/6 B предназначен для установки в производственных помещениях, торговых помещениях, гаражах, строительных вагончиках, складах. Не подходит для транспортировки воздуха, насыщенного водяным паром.

Конструкция настенного осевого вентилятора Maico EZS 40/6 B

Вентилятор осевой промышленный Maico EZS 40/6 B имеет стальной кольцевой настенный корпус и защитную решетку (хромированную, желтую) на всасывающей стороне. Крыльчатка вентилятора настенного осевого Maico EZS 40/6 B выполнена из армированного стекловолокном полиамида и имеет 8 лопастей.

Осевой настенный вентилятор имеет асинхронный конденсаторный двигатель с конденсатором на защитной решётке или в стенной втулке, с регулируемой скоростью вращения, реверсивный, с термической защитой от перегрузки. В двигателях с соотношениями скоростей вращения 12/6, 8/4 и 4/2 переключение полюсов осуществляется по принципу Даландера. Двигатели с переключателями полюсов с соотношениями скоростей вращения 8/6 или 6/4 имеют раздельные обмотки.

Присоединения вентилятора осевого промышленного Maico EZS 40/6 B выполнены беспотенциально на клеммы и должны подключаться к выключателю с полной защитой двигателя, например MV 25, или к цепи тока управления контактора. Электрическое подключение к клеммнику под крышкой двигателя.

Монтаж вентилятора Maico EZS 40/6 B

Монтаж вентилятора Maico EZS 40/6 B возможен в любом положении.

Направление потока воздуха вентилятора настенного промышленного Maico EZS 40/6 B

На нижеследующем рисунке приведены направления потока воздуха:

1. Направление "А": со всасыванием воздуха со стороны двигателя (стандартно).
2. Направление "В": выброс воздуха со стороны двигателя (по запросу).
3. Направление вращения.

Указания по безопасности вентилятора Maico EZS 40/6 B

Перед вводом вентилятора Maico в эксплуатацию со свободным всасыванием необходимо обеспечить защиту от прикосновения к крыльчатке согласно DIN EN ISO.13857.
