Maico EZQ 35/6 B

Name: Maico EZQ 35/6 B
Brand: Maico
SKU: 0083.0108

Осевой вентилятор

Производитель: Maico

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID24293

договорная

Вентилятор осевой промышленный настенный Maico EZQ 35/6 B. Производительность: 1700 м³/час; Номинальная мощность: 70 Вт; Диаметр: 350 мм.

Напряжение, В:230

Об./мин:930

Диаметр, мм:350

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Maico EZQ 35/6 B

Описание

Назначение осевого промышленного настенного вентилятора Maico EZQ 35/6 B

Вентилятор настенный промышленный Maico EZQ 35/6 B предназначен для установки в производственных помещениях, торговых помещениях, гаражах, строительных вагончиках, складах. Не подходит для транспортировки воздуха, насыщенного водяным паром.

Конструкция настенного осевого вентилятора Maico EZQ 35/6 B

Вентилятор осевой промышленный Maico EZQ 35/6 B имеет стальной квадратный настенный корпус и защитную решетку (хромированную, желтую) на всасывающей стороне. Крыльчатка вентилятора настенного осевого Maico EZQ 35/6 B выполнена из армированного стекловолокном полиамида и имеет 8 лопастей.

Осевой настенный вентилятор имеет асинхронный конденсаторный двигатель с конденсатором на защитной решётке или в стенной втулке, с регулируемой скоростью вращения, реверсивный, с термической защитой от перегрузки. В двигателях с соотношениями скоростей вращения 12/6, 8/4 и 4/2 переключение полюсов осуществляется по принципу Даландера. Двигатели с переключателями полюсов с соотношениями скоростей вращения 8/6 или 6/4 имеют раздельные обмотки.

Присоединения вентилятора осевого промышленного Maico EZQ 35/6 B выполнены беспотенциально на клеммы и должны подключаться к выключателю с полной защитой двигателя, например MV 25, или к цепи тока управления контактора. Электрическое подключение к клеммнику под крышкой двигателя.

Монтаж вентилятора Maico EZQ 35/6 B

Монтаж вентилятора Maico EZQ 35/6 B возможен в любом положении.

Направление потока воздуха вентилятора настенного промышленного Maico EZQ 35/6 B

На нижеследующем рисунке приведены направления потока воздуха:

Направление потока воздуха вентилятора Maico EZQ 35/6 B

Направление "А": со всасыванием воздуха со стороны двигателя (стандартно).
Направление "В": выброс воздуха со стороны двигателя (по запросу).
Направление вращения.

Указания по безопасности вентилятора Maico EZQ 35/6 B

Перед вводом вентилятора Maico в эксплуатацию со свободным всасыванием необходимо обеспечить защиту от прикосновения к крыльчатке согласно DIN EN ISO.13857.

Характеристики

Основные

Модель

Maico EZQ 35/6 B

Напряжение, В

230

Сила тока, А

0,35

Частота тока, Гц

Об./мин

930

Класс изоляции двигателя

Класс защиты устройства, IP

IP55

Материал корпуса

листовая сталь, оцинкованная

Масса, кг

Диаметр, мм

350

Потребляемая мощность, Вт

Производительность, м³/час

1700

Температура перемещаемой среды, °С

Фазность

1-фазный

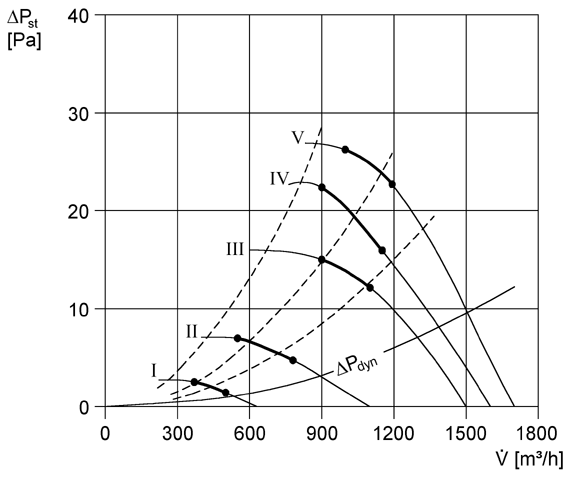

Аэродинамические характеристики вентилятора Maico EZQ 35/6 B

Уровень звуковой мощности в октавном спектре

Модель	Уровень звуковой мощности	63	125	250	500	1000	2000	4000	8000	Всего
Maico EZQ 35/6 B	L_WA7, S1 (dB(A))	19	26	22	26	30	21	15	10	34
	L_WA7, S2 (dB(A))	27	34	35	40	43	41	30	19	47
	L_WA7, S3 (dB(A))	23	42	43	47	50	51	42	28	55
	L_WA7, S4 (dB(A))	24	46	44	49	52	53	46	32	57
	L_WA7, S5 (dB(A))	25	45	45	50	53	55	48	34	59
	L_WA8, S1 (dB(A))	22	26	20	23	29	21	13	8	33
	L_WA8, S2 (dB(A))	29	35	35	39	43	40	29	19	47
	L_WA8, S3 (dB(A))	28	45	43	46	56	56	58	55	63
	L_WA8, S4 (dB(A))	32	45	44	49	60	60	62	60	67
	L_WA8, S5 (dB(A))	32	47	45	50	62	62	64	62	69
