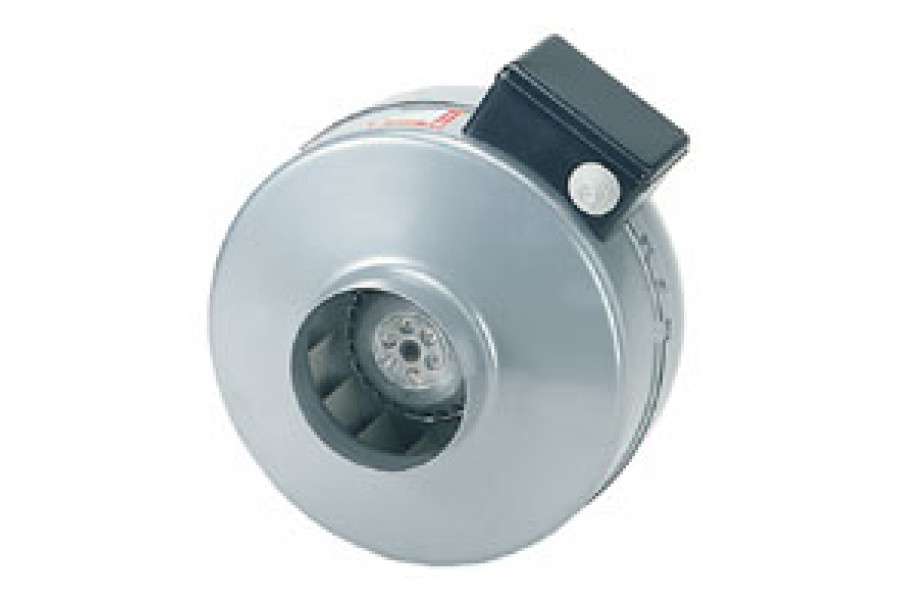

Maico ERR 10/1

Name: Maico ERR 10/1
Brand: Maico
SKU: 0080.0270

Центробежный трубный вентилятор

Производитель: Maico

Все о товаре

Описание

Характеристики

Аэродинамические характеристики

Габаритные размеры

Отзывы 0

Вопросы0

Популярный

Под заказ

Код товара: ID25549

договорная

Вентилятор трубный центробежный Maico ERR 10/1. Производительность: 220 м³/час; Номинальная мощность: 45 Вт; Диаметр: 100 мм.

Напряжение, В:230

Об./мин:1900

Диаметр, мм:100

Доставка

Нова Пошта

Деливери (экономия 10% от стоимости доставки)

Самовывоз

Maico ERR 10/1

Описание

Назначение трубного вентилятора Maico ERR 10/1

Вентилятор трубный Maico ERR 10/1 предназначен для отсоса на станках, обдува рабочего места, производственных помещений, складов, лабораторий.

Конструкция центробежного трубного вентилятора Maico ERR 10/1

Вентилятор ERR N оснащен конденсаторным двигателем с наружным ротором. Рабочий конденсатор полностью готов к подключению в клеммной коробке. Трубный вентилятор имеет регулируемую скорость вращения, термическую защиту от перегрузки, серийную. Надежный двигатель вентилятора Maico с подшипниками, не требует обслуживания. Центробежные крыльчатки с изогнутыми назад лопастями изготовлены из пластмассы. Соединительные патрубки расположены со всасывающей и напорной стороны, для непосредственной установки в воздуховоды. Закрепительные ножки поставляются в качестве принадлежностей. Степень защиты IP X4 при установке в воздуховоды длиной минимум 1 м на напорной или всасывающей сторонах.

Монтаж ветилятора Maico

Возможен монтаж в любом положении. Для избежания передачи колебаний на систему воздуховодов применить гибкие манжеты ELR.

Направление потока воздуха вентилятора Maico ERR 10/1

Направления подачи воздуха и вращения обозначены на клеммной коробке стрелками.

Указания по безопасности вентилятора трубного Maico ERR 10/1

Перед вводом вентилятора в эксплуатацию со свободным всасыванием или свободным выбросом, предусмотреть меры по защите от прикосновения к крыльчатке согласно DIN EN ISO 13857. Для этого установить защитную решетку SGR.

Характеристики

Основные

Модель

Maico ERR 10/1

Напряжение, В

230

Сила тока, А

0,2

Частота тока, Гц

50/60

Об./мин

1900

Класс изоляции двигателя

Класс защиты устройства, IP

Материал корпуса

листовая сталь с порошковым покрытием

Масса, кг

3,8

Диаметр, мм

100

Максимальная мощность вентилятора, Вт

Производительность, м³/час

220

Температура перемещаемой среды, °С

Фазность

1-фазный

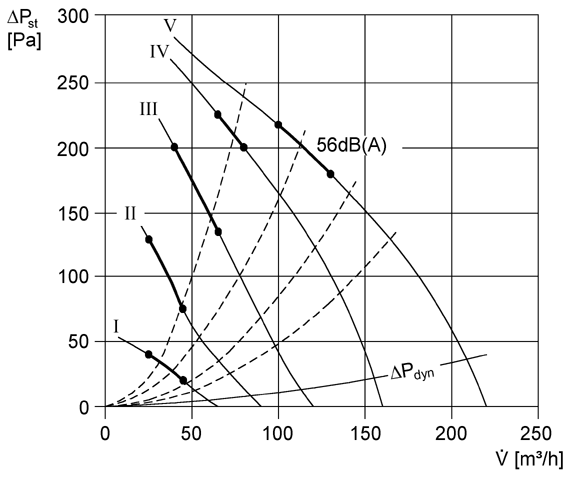

Аэродинамические характеристики вентилятора Maico ERR 10/1

Уровень звуковой мощности в октавном спектре

Модель	Уровень звуковой мощности	63	125	250	500	1000	2000	4000	8000	Всего
Maico ERR 10/1	L_WA2, S1 (dB(A))	8	125	20	0	12	14	1	8	26
	L_WA2, S2 (dB(A))	14	33	27	25	19	19	0	9	35
	L_WA2, S3 (dB(A))	16	38	30	35	27	25	7	10	41
	L_WA2, S4 (dB(A))	20	38	31	40	36	46	16	12	48
	L_WA2, S5 (dB(A))	28	40	40	39	44	42	32	25	49
	L_WA5, S1 (dB(A))	3	17	20	17	0	2	0	0	23
	L_WA5, S2 (dB(A))	8	22	29	21	16	3	0	0	31
	L_WA5, S3 (dB(A))	20	26	39	31	31	23	9	2	41
	L_WA5, S4 (dB(A))	25	31	40	39	39	32	17	6	45
	L_WA5, S5 (dB(A))	37	45	54	52	55	53	42	32	60
	L_WA6, S1 (dB(A))	9	10	28	9	18	6	12	14	29
	L_WA6, S2 (dB(A))	20	22	36	28	32	19	13	16	38
	L_WA6, S3 (dB(A))	28	33	42	38	42	33	22	18	46
	L_WA6, S4 (dB(A))	34	41	48	46	50	44	35	28	54
	L_WA6, S5 (dB(A))	40	48	58	55	59	55	47	39	63

L_WA2 = Уровень звуковой мощности корпуса в дБ

L_WA5 = Уровень звуковой мощности для свободного всасывания в дБ

L_WA6 = Уровень звуковой мощности для свободного выпуска в дБ

Габаритные размеры вентилятора Maico ERR 10/1
