Назначение осевого промышленного трубного вентилятора Maico DZR 35/6 B
Вентилятор трубный промышленный Maico DZR 35/6 B предназначен для установки в выставочных залах, офисах, мастерских, местах производства, для отсоса на станках. Не подходит для транспортировки воздуха, насыщенного водяным паром.

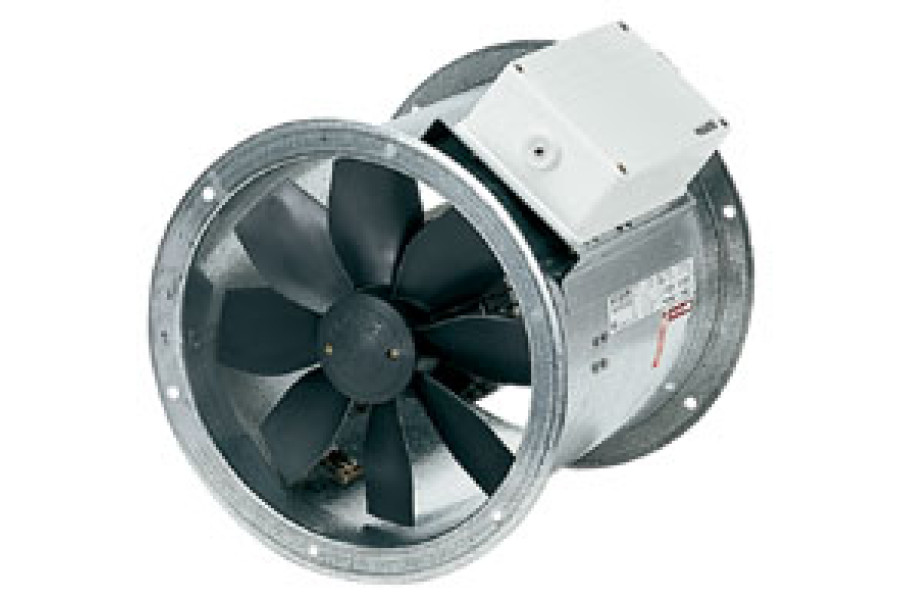

Конструкция трубного вытяжного осевого вентилятора Maico DZR 35/6 B
Вентилятор осевой вытяжной Maico DZR 35/6 B оснащен асинхронным двигателем, с регулируемой скоростью вращения и термической защитой от перегрузки. Крыльчатка ветилятора трубного осевого Maico DZR 35/6 B изготовлена из армированного стекловолокном полиамида, имеет 8 лопастей и динамически сбалансированна в 2 уровнях, класс по качеству 6.3 согласно DIN ISO 1940 Часть 1. Трубная втулка вентилятора Maico DZR 35/6 B изготовлена из оцинкованной листовой стали, фланцы находятся с обеих сторон. Во избежание передачи колебаний на систему воздуховодов следует применять эластичные соединительные штуцера, ножки и виброизоляторы.
Вентилятор Maico DZR 35/6 B имеет наружную клеммную коробку с сальниками. Присоединения вентилятора Maico DZR 35/6 B выполнены беспотенциально на клеммы и должны подключаться к выключателю с полной защитой двигателя, например MVE 10 или к цепи тока управления контактора. Вентилятор Maico DZR 35/6 B с переключением полюсов имеет защиту от перегрузк, которая обеспечивается через выключатель полной защиты двигателя, устанавливаемый заказчиком. В двигателях с соотношениями скоростей вращения 12/6, 8/4 и 4/2 переключение полюсов осуществляется по принципу Даландера. Двигатели с переключателями полюсов с соотношениями скоростей вращения 8/6 или 6/4 имеют раздельные обмотки.
Монтаж вентилятора Maico DZR 35/6 B
Монтаж вентилятора Maico DZR 35/6 B возможен в любом положении.
Направление потока воздуха вентилятора трубного промышленного Maico DZR 35/6 B
На нижеследующем рисунке приведены направления потока воздуха:
- Направление "А": со всасыванием воздуха со стороны двигателя (стандартно).
- Направление "В": выброс воздуха со стороны двигателя (по запросу).
- Направление вращения.
Указания по безопасности вентилятора Maico DZR 35/6 B
Перед вводом вентилятора Maico в эксплуатацию со свободным всасыванием необходимо обеспечить защиту от прикосновения к крыльчатке согласно DIN EN ISO.13857.
