Maico DZQ 30/42 B

Назначение осевого промышленного настенного вентилятора Maico DZQ 30/42 B

Вентилятор настенный промышленный Maico DZQ 30/42 B предназначен для установки в производственных помещениях, торговых помещениях, гаражах, строительных вагончиках, складах. Не подходит для транспортировки воздуха, насыщенного водяным паром.

Конструкция настенного осевого вентилятора Maico DZQ 30/42 B

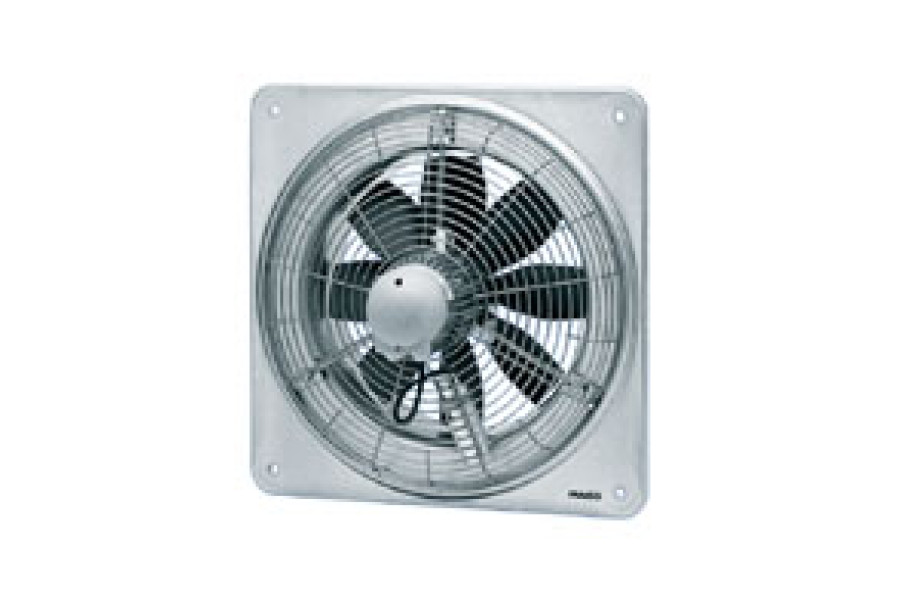

Вентилятор осевой промышленный Maico DZQ 30/42 B имеет стальной квадратный настенный корпус и защитную решетку (хромированную, желтую) на всасывающей стороне. Крыльчатка вентилятора настенного осевого Maico DZQ 30/42 B выполнена из армированного стекловолокном полиамида и имеет 8 лопастей.

Осевой настенный вентилятор имеет асинхронный двигатель с регулируемой скоростью вращения с возможностью реверса и термической защитой от перегрузки. В двигателях с соотношениями скоростей вращения 12/6, 8/4 и 4/2 переключение полюсов осуществляется по принципу Даландера. Двигатели с переключателями полюсов с соотношениями скоростей вращения 8/6 или 6/4 имеют раздельные обмотки.

Присоединения вентилятора осевого промышленного Maico DZQ 30/42 B выполнены беспотенциально на клеммы и должны подключаться к выключателю с полной защитой двигателя, например MV 25, или к цепи тока управления контактора. Электрическое подключение к клеммнику под крышкой двигателя.

Монтаж вентилятора Maico DZQ 30/42 B

Монтаж вентилятора Maico DZQ 30/42 B возможен в любом положении.

Направление потока воздуха вентилятора настенного промышленного Maico DZQ 30/42 B

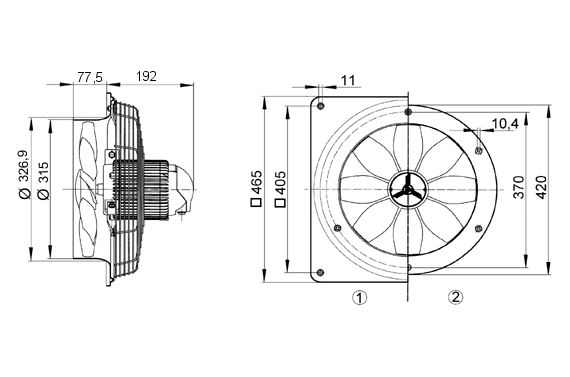

На нижеследующем рисунке приведены направления потока воздуха:

1. Направление "А": со всасыванием воздуха со стороны двигателя (стандартно).
2. Направление "В": выброс воздуха со стороны двигателя (по запросу).
3. Направление вращения.

Указания по безопасности вентилятора Maico DZQ 30/42 B

Перед вводом вентилятора Maico в эксплуатацию со свободным всасыванием необходимо обеспечить защиту от прикосновения к крыльчатке согласно DIN EN ISO.13857.
