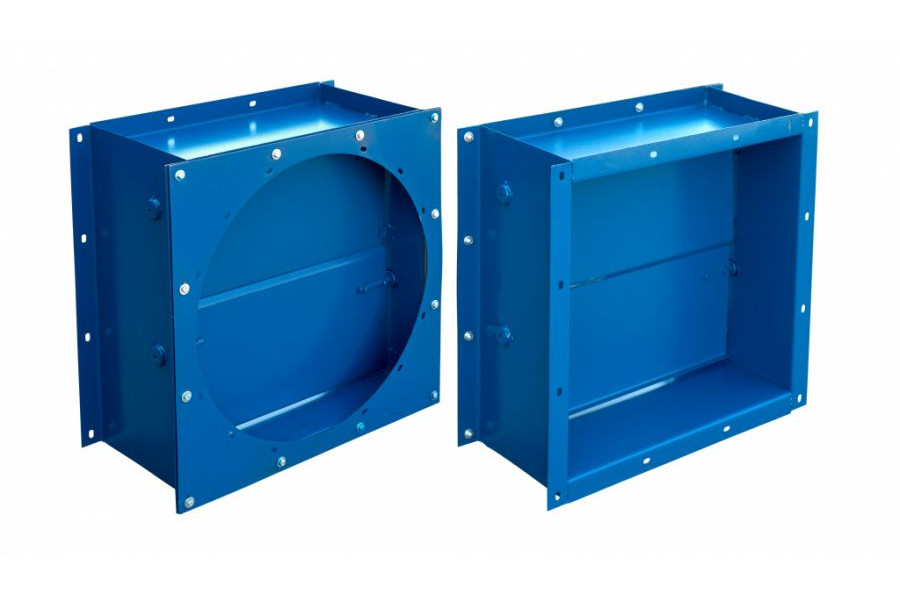

Клапан КЛ-00

Применение лепестковых клапанов КЛ-00

Клапаны лепестковые стальные в обычном исполнении серии 1.494-33 КЛ-00 предназначены для установки на нагнетательной стороне осевых вентиляторов типа ВО-06-300 №№4...12,5 с целью предотвращения попадания холодного воздуха и атмосферных осадков в помещения после отключения вентиляторов.

Принцип работы клапанов лепестковых КЛ-00

При включенном вентиляторе под действием воздушного потока лопатки клапана поддерживаются в открытом положении. После отключения вентилятора лопатки возвращаются в исходное положение и перекрывают сечение клапана. Оси лопаток смещены относительно оси симметрии, что значительно снижает величину момента, необходимого для открытия.

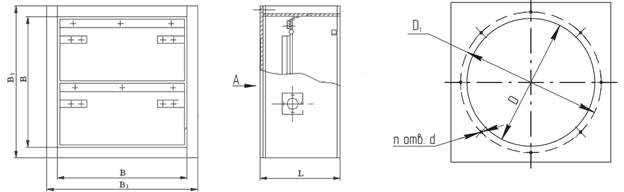

Минимальный динамический напор, при котором работает лепестковый клапан, составляет 30-40 Па. Для перехода с прямоугольного сечения клапана на круглое сечение вентилятора и с целью уменьшения ширины клапана предусмотрена диафрагма.
