Клапан ДКП-01

Применение дроссель-клапанов ДКП-01

Стандартные дроссель-клапаны ДКП-01 используются для регулирования количества воздуха, проходящего по воздуховодам, и для предотвращения перетекания воздуха при отключенном вентиляторе. Дроссель-клапаны прямоугольного сечения ДКК предназначены для использования в неагрессивных и невзрывоопасных газовоздушных потоках.

Конструкция и монтаж дроссель-клапанов с ручным управлением ДКП-01

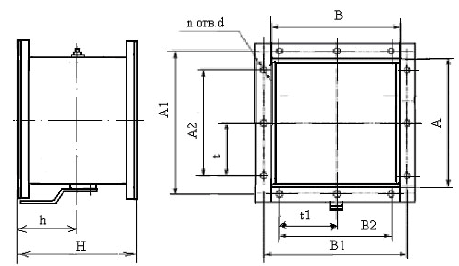

Конструкция дроссель клапана прямоугольного включает в себя стальной корпус прямоугольного сечения и расположенную внутри корпуса лопатку. Сбоку дроссельная заслонка имеет узел управления положением лопатки. Сектор управления дроссель-клапаном собирается при установке и приваривается к корпусу и лопатке. Положение лопатки регулируется с помощью ручного привода. При повороте рукоятки на один шаг, лопатка поворачивается на 10-15 градусов.

При необходимости регулировки давления в вентиляционной системе, дроссель-клапан устанавливают в определенном фиксированном положении. В предельном закрытом положении дроссельная заслонка пропускает через себя лишь 10-12% от всего расхода воздуха в воздуховоде. Дроссель-клапаны изготавливаются из тонколистовой оцинкованной стали.

Способ соединения клапана с воздуховодом при монтаже – ниппельный или фланцевый. Возможна установка на горизонтальном или на вертикальном участке воздуховода (если поток воздуха будет направлен снизу вверх). Дроссель клапан крепится непосредственно к трубе, поэтому для большей герметичности между клапаном и воздуховодом необходимо, чтобы фальцевое соединение элементов было произведено качественно.

Условия эксплуатации дроссельных заслонок ДКП-01

Дроссель-клапаны в обычном исполнении используются в вентистемах с рабочим давлением до 1500 Па, при содержании пыли и прочих примесей в воздухе не более 100 мг/м3. Их оптимально использовать при проектировании и монтаже венсистем, в которых агрессивность перемещаемой газовоздушной смеси сравнима со свойствами обычного воздуха с температурой до 80 °C.
