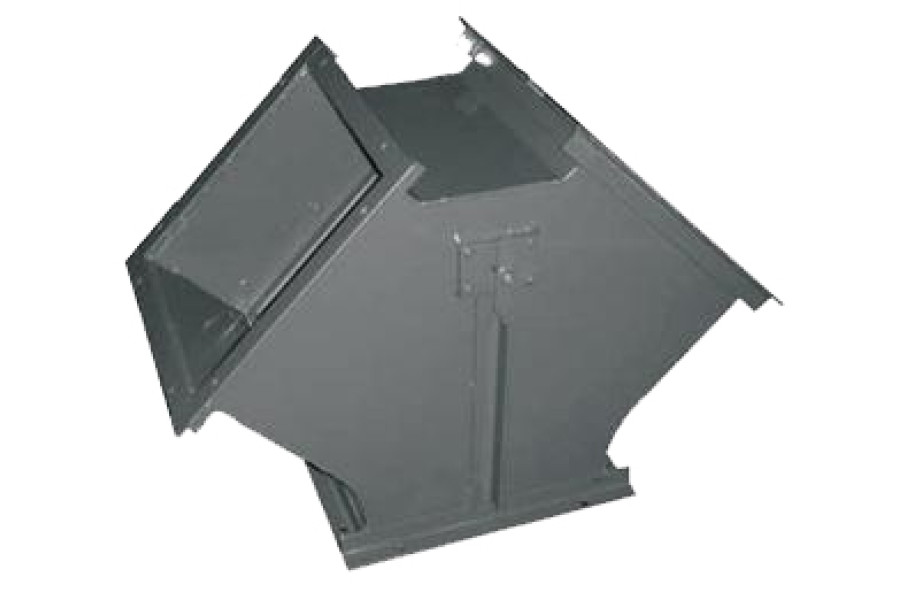

Клапан АЗЕ 105-05

Применение перекидных клапанов АЗЕ 105-05

Клапаны перекидные взрывобезопасные АЗЕ 105-05 предназначены для вентиляционных систем взрывоопасных производств и допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газопаровоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011-91.

Клапаны можно устанавливать в пределах приточной камеры на вертикальных участках воздуховодов в помещениях высотой более 3 м, с целью отсоединения от сети рабочего вентилятора при его остановке и присоединения к сети резервного вентилятора

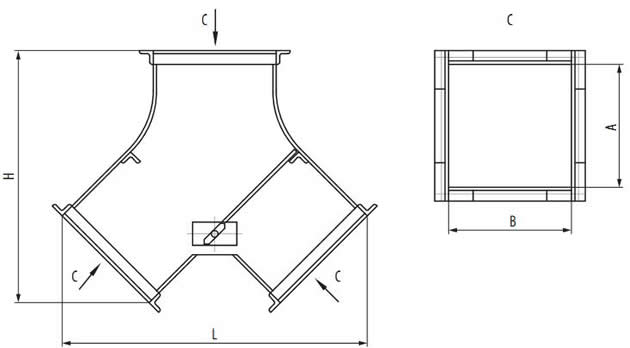

Конструкция клапанов перекидных взрывозащищённых АЗЕ 105-05

Клапан перекидной вентиляционный состоит из корпуса, в подшипниках которого на оси закреплены лопатки. При возникновении воздушного потока в полости, перекрытой лопаткой, последняя поворачивается на 90º, открывая проход воздуху и перекрывая вторую полость. Указатель на внешней стенке корпуса показывает положение лопатки.

Условия эксплуатации перекидных клапанов АЗЕ 105-05

Клапаны допускается устанавливать в помещениях категорий А и Б по взрывопожарной и пожарной опасности, во взрывоопасных зонах, относящихся к классам 0, 1 и 2 по классификации НПАОП 40.1-1.32-01.

Клапаны не допускаются для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в вентсистемах, перемещающих взрывоопасные пыли.

Клапаны могут устанавливаться в вентиляционных системах взрывоопасных производств с давлением до 1500 Па и скоростью перемещаемой воздушной среды 6-20 м/с.
