Применение обратных клапанов АЗЕ 102-01
Клапаны обратные взрывозащищенные АЗЕ 102-01 предназначены для автоматического перекрытия проходного сечения воздуховода при прекращении воздушного потока и исключают возможность движения воздуха в обратном направлении.
Клапаны обратные предназначены для вентиляционных систем взрывоопасных производств и допускаются для применения в вентиляционных системах, перемещающих взрывоопасные газопаровоздушные смеси всех категорий и групп по классификации ГОСТ 12.1.011-91.

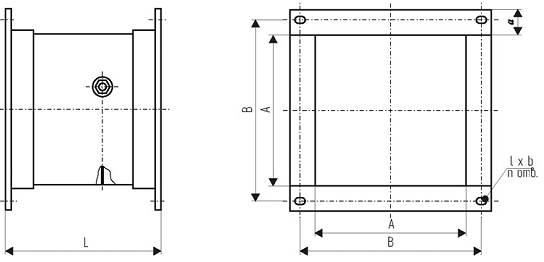

Конструкция и монтаж клапанов обратных взрывозащищённых АЗЕ 102-01
Клапаны обратные во взрывозащищённом исполнении состоят из корпуса, в подшипниках которого на полуосях закреплены заслонки. Оси заслонок смещены относительно оси симметрии, благодаря чему при воздействии воздушного потока возникает момент, поворачивающий заслонку (клапан открывается). При прекращении движения воздуха заслонки возвращаются в исходное положение и клапан закрывается.
Клапаны обратные АЗЕ 102-01 взрывозащищённые могут быть установлены как в вертикальном, так и в горизонтальном участке воздуховода. Установка на вертикальном участке воздуховода более предпочтительна, чем на горизонтальном. Установка обратных взрывозащищённых клапанов в сети допускается при скоростях воздуха на горизонтальных участках не менее 6 м/с и на вертикальных не менее 4 м/с. При установке клапанов в вертикальном воздуховоде поток воздуха должен быть направлен снизу вверх.
Условия эксплуатации обратных клапанов прямоугольного сечения АЗЕ 102-01
Клапаны допускается устанавливать в помещениях категорий А и Б по взрывопожарной и пожарной опасности. Они могут быть использованы для перемещения взрывоопасных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает агрессивности воздуха с температурой до 80°С, не содержащих пыли и других твердых примесей.
Клапаны допускается устанавливать во взрывоопасных зонах, относящихся к классам 0, 1 и 2 по классификации НПАОП 40.1-1.32-01.
Клапаны обратные не допускаются для перемещения газопаровоздушных смесей от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением, а также в вентсистемах, перемещающих взрывоопасные пыли.
Клапаны могут применяться в вентиляционных системах с давлением 1500 Па и скоростью перемещения воздушной среды 6-20 м/с.
