Назначение трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
Предназначены для перемещения средних и небольших объемов воздуха в условиях значительного сопротивления системы.
Разработаны для монтажа непосредственно в воздуховод. Высокое давление для преодоления потерь в системе воздуховодов, а также сопротивления агрегатов. Для разностороннего применения в промышленности и жилом фонде.
Особые характеристики трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
- Компактные размеры и минимальные затраты на монтаж, благодаря прямому прохождению потока воздуха.
- Не требует отводов.
- Патрубки на входе и выходе соответствуют стандартным диаметрам воздуховодов.
- Согласование по мощности, благодаря регулировке оборотов на 100%.
- Применяется в любом положении.
- Широкая программа дополнительного оборудования.
- Аэродинамически оптимизированная форма корпуса.
Двигатель трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
Вентиляторы центробежные Трубные центробежные вентиляторы SlimVent Helios SVR 125 B имеют закрытый двигатель с внешним ротором, защитой от влаги, снабжен подшипниками, класс изоляции F, для продолжительной работы, не требует обслуживания и не генерирует радиопомех.
Защита двигателя осуществляется при помощи встроенных в обмотку термоконтактов. При срабатывании включение происходит автоматически после охлаждения.
Монтаж трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
Без ограничений в любом положении – горизонтально, вертикально, под наклоном. При соответствующей установке может использоваться для приточной или вытяжной вентиляции. Для уменьшения шума предпочтительно монтировать в систему воздуховодов вдали от вентилируемого помещения.

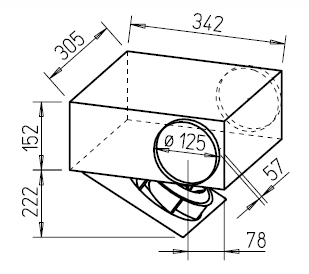

Корпус трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
Корпус, которым оборудованы вентиляторы Helios SV, это плоский компактный корпус из оцинкованной листовой стали. На впуске и выпуске имеет соединительные патрубки и уплотнительные манжеты, соответствующие размерам стандартных воздуховодов. Откидывающийся блок двигатель-крыльчатка позволяет проводить ревизии и чистку без демонтажа компонентов установки. При установке вентилятора необходимо обратить внимание на расположение зоны откидывания блока.
Электрическое подключение трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
Клеммная коробка (IP 55) снаружи на корпусе.
Регулирование мощности трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
В диапазоне 0–100% при помощи бесступенчатого электронного регулятора или трансформаторного регулятора. Кроме того возможна работа на 2 режимах мощности при помощи выключателя DS 2/2.
Крыльчатка трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
Центробежная, с загнутыми вперед лопатками. Динамически сбалансирована для снижения уровня шума.
Степень защиты трубного центробежного вентилятора Трубные центробежные вентиляторы SlimVent Helios SVR 125 B
При подключенной системе воздуховодов IP 54.
