Описание канального центробежного вентилятора Канальные центробежные вентиляторы InlineVent Helios SKRD 500/4/80/50 A
Канальные вентиляторы Helios InlineVent SKR - это центробежные канальные вентиляторы с откидывающимся блоком двигатель-крыльчатка. Оборудованы высокопроизводительными крыльчатками с высоким КПД.
Предназначены для использования в вытяжных и приточных вентиляционных установках для перемещения больших объемов воздуха. Возможно перемещение загрязненного воздуха.
Канальный вентилятор в шумоизолированном корпусе Канальные центробежные вентиляторы InlineVent Helios SKRD 500/4/80/50 A имеет минимальный уровень излучения через корпус и шума по воздуху на впуске при высокой удельной мощности.
Конструкция канального центробежного вентилятора Канальные центробежные вентиляторы InlineVent Helios SKRD 500/4/80/50 A
Удобны в обслуживании (чистке) благодаря откидывающемуся блоку двигатель-крыльчатка. Все компоненты доступны для чистки, благодаря чему возможно использование для перемещения загрязненного воздуха. Компактная конструкция, минимальная потребность в свободном пространстве, прямолинейное прохождение потока.
Корпус Канальные центробежные вентиляторы InlineVent Helios SKRD 500/4/80/50 A выпускается со стандартным фланцевым профилем с обеих сторон для каналов (20 мм), из оцинкованной листовой стали. Дополнительно оборудован звукоизолирующим кожухом из плит минерального волокна толщиной 50 мм. Имеет звукоизолирующую обшивку с внутренней стороны.
Канальные вентиляторы для прямоугольных каналов Helios SKR производятся с барабанной крыльчаткой из оцинкованной стали с загнутыми назад лопатками, аэродинамически оптимизированным спиральным корпус; впуск через сопло.
Двигатель канального центробежного вентилятора Канальные центробежные вентиляторы InlineVent Helios SKRD 500/4/80/50 A
Привод осуществляется посредством не требующего обслуживания двигателя с внешним ротором, на который посажена крыльчатка. Закрытая конструкция, IP 44. Обмотка с пропиткой, защищающей от проникновения влаги. Комплектуется шарикоподшипниками, не генерирует радиопомех. Привод и крыльчатка динамически сбалансированы.
При помощи встроенных термоконтактов, соединенных последовательно с обмоткой двигателя, автоматическое включение после охлаждения.

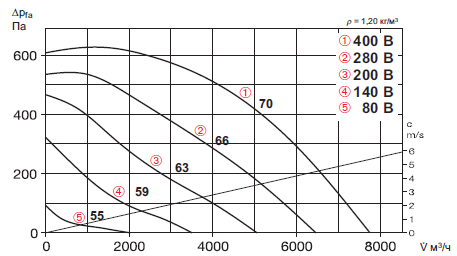

Регулирование мощности осуществляется посредством уменьшения напряжения при помощи 5-ступенчатого трансформатора или электронного регулятора (плавно).
Подключение к электросети осуществляется при помощи клеммной коробки (IP 55), размещенной на выведенном из корпуса кабеле.
Монтаж канального центробежного вентилятора Канальные центробежные вентиляторы InlineVent Helios SKRD 500/4/80/50 A
Возможен в любом положении. При монтаже необходимо учитывать откидывающийся блок двигателя/крыльчатки.
