Серия COMPACT тип HCBB / HCBT(Алюминиевая крыльчатка)
Маркировка,Параметры электропитания,Акустические характеристики
Технические характеристики моделей с алюминиевой крыльчаткой (HCBB, HCBT)
Аэродинамические харакетеристики HCBB, HCBT
Применение
 Складские помещения  Цеха и мае  Торговые помещения  Автостоянки  Аграрный комплекс  Оранжереи и теплицы  Оранжереи и теплицы  Охлаждаемые помещения
|
| Описание |
| |
| |
| |

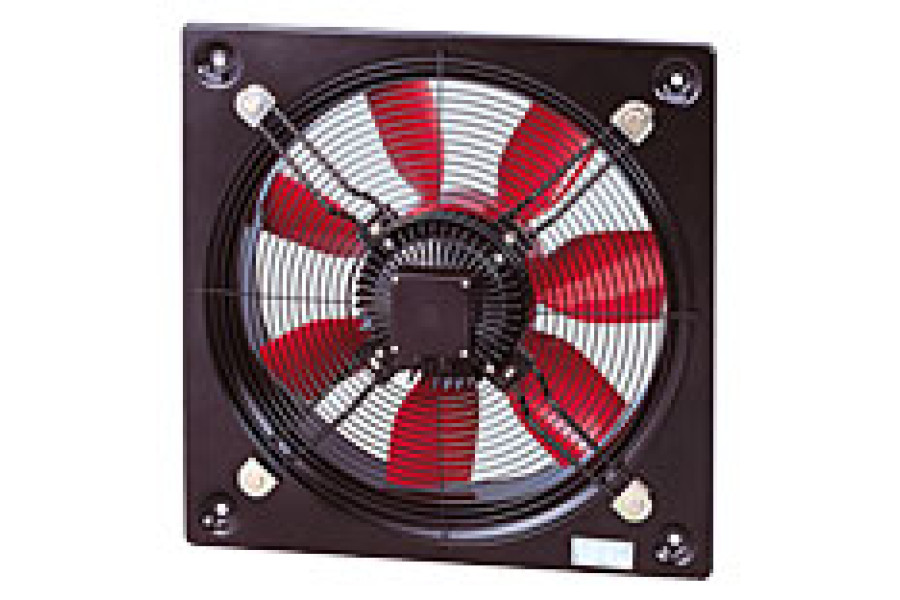

Компактные осевые вентиляторы с монтажной пластиной серии HCBB / HCBT комплектуются алюминиевыми крыльчатками.
В зависимости от модели, вентиляторы комплектуются 2, 4, 6 или 8 полюсными однофазными или трехфазными электродвигателями. |
| |
| Электродвигатели |
| |
| |
| |
Класс защиты IP65 (1), класс изоляции F (2), со встроенными термоконтактами.
Параметры электропитания:
- 1ф - 230 В - 50 Гц
- 3ф - 400 В - 50 Гц
(см. технические характеристики)
Все электродвигатели имеют возможность регулирования скорости напряжением
(за исключением моделей /2-315H, /2-355H, /4-630, /4-710 и типоразмеров 800, 900, 1000).
(1) Для моделей /2-315H, /2-355H и типоразмеров 800, 900 и 1000 класс защиты IP55 , электродвигатели без термозащиты.
(2) Рабочая температура от -40°C до +70°C (для моделей /2-315H, /2-355H и типоразмеров от 800 до 1000 от -20°C до +40°C) |
| |
| Дополнительная информация |
| |
| |
| |
Стандартное направление движения воздуха "A": электродвигатель - крыльчатка.
По запросу
Направление движения воздуха "В": крыльчатка - электродвигатель.
Модели с трехфазными электродвигателями, с возможностью регулирования скорости при помощи преобразователя частоты.
Защитная решетка на всасывании для типоразмеров от 800 до 900.
Взрывозащищенные модели соответствуют требованиям Директивы ATEX для изделий с трехфазными электродвигателями:
- повышенная безопасность Ex II2G EExe IIT3 (за исключением 2-х полюсных моделей).
- взрывонепроницаемая оболочка (только для типоразмеров от 800 до 1000)
- Ex II2G EExd IIBT5 или EExd IICT4.
Рабочая температура от -30°C до +40°C |
|
| |
 |
|
| Компактная конструкция |
| |
| Электродвигатель располагается за ступицей крыльчатки, что обеспечивает небольшие габаритные размеры вентилятора. |
|
| |
| |
| |
 |
|
| Защита от коррозии |
| |
| Корпус вентилятора, защитная решетка и опора электродвигателя защищены от коррозии катафоретическим покрытием и полиэфирной краской. Болты изготовлены из нержавеющей стали. |
|
| |
| |
| |
 |
|
| Внешняя клеммная коробка |
| |
| Внешняя клеммная коробка изготовлена из огнеупорного пластика с кабельным вводом PG-11 (в моделях с однофазными электродвигателями в коробке установлен конденсатор). |
|
| |
| |
| |
 |
|
| Динамически сбалансированная крыльчатка |
| |
| Крыльчатка динамически сбалансированна в соответствии с требованиями ISO 1940. |
|
| |
| |
| |
 |
|
| Стандартный вариант для типоразмеров от 800 до 1000 |
| |
|
|
|
