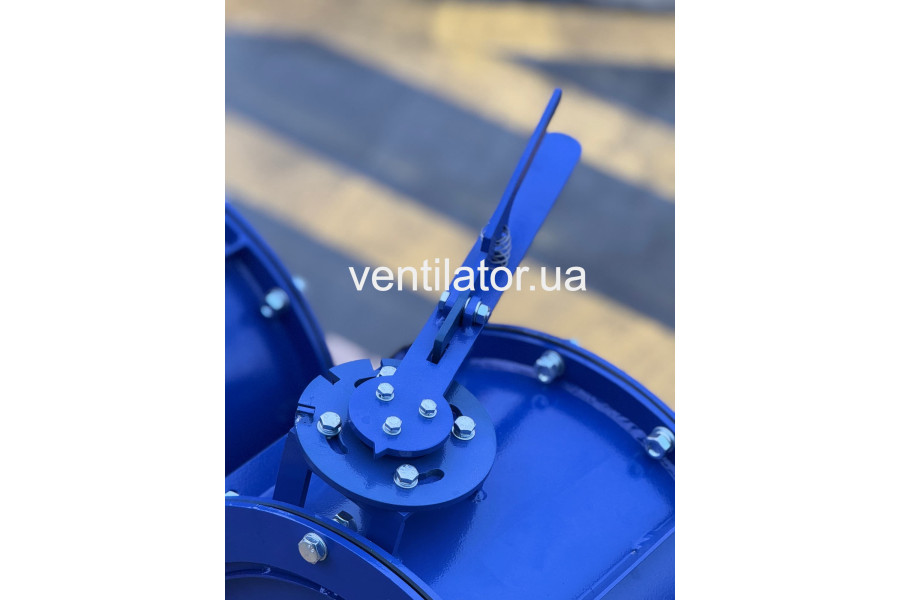

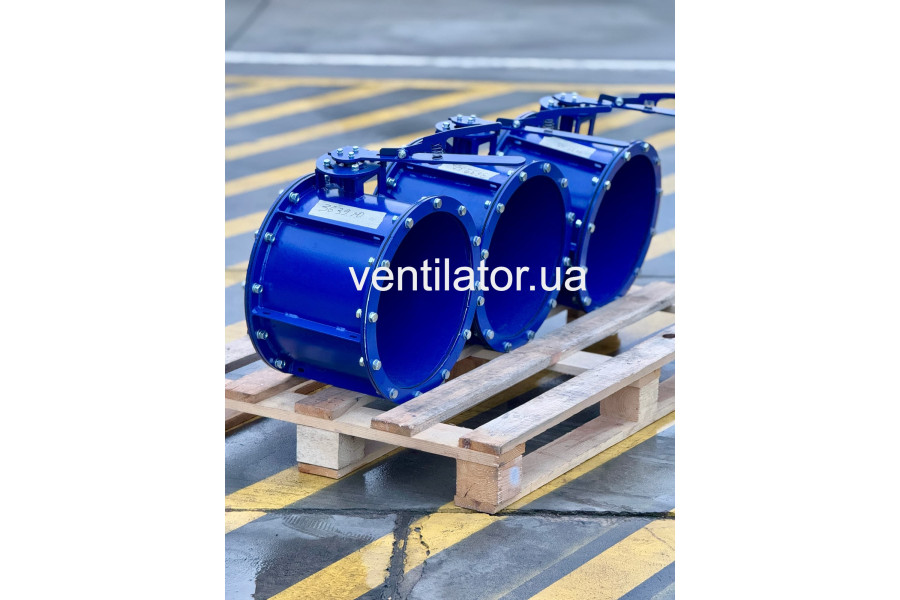

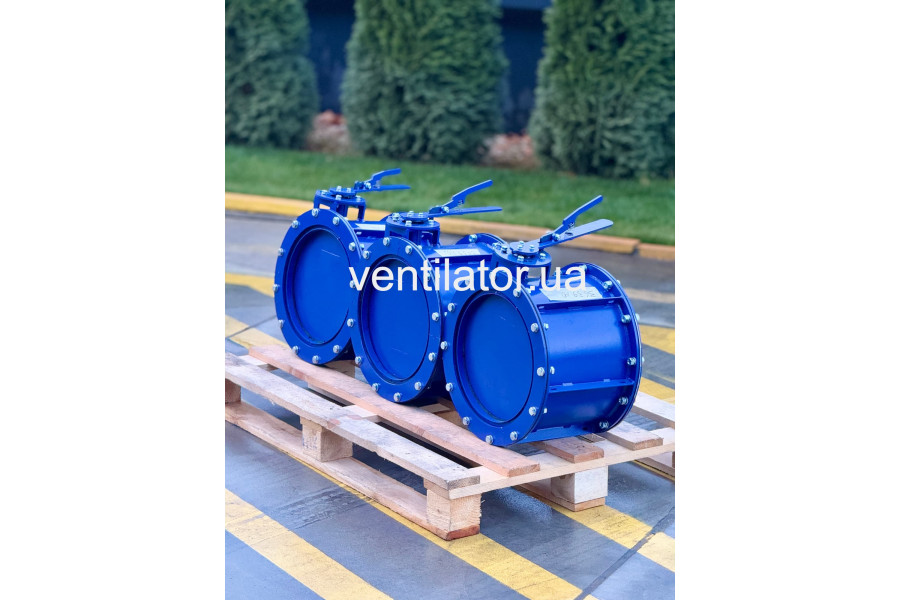

Клапан герметичный КГР ручной

Клапан герметичный КГР
Устанавливается в системы общеобменной вентиляции и предназначен для надежного отключения одних помещений от других либо отключения помещений от внешней среды. Предназначен для перемещения воздуха вентиляционных систем без механических примесей, липких и волокнистых веществ. Клапан является запорной арматурой и не предназначен для регулирования воздушного потока. Температурный диапазон перемещаемой среды варьируется от -45°С до +40°С. Клапан может эксплуатироваться в условиях умеренного (У) климата 2-й категории размещения (У2) по ГОСТ EN 60204-1:2015.

Типы исполнения по приводу:

• с ручным приводом;
• через ручной редуктор;
• с электроприводом, оснащённым ручным дублёром.

Установочное положение клапана:

Для клапана с электроприводом:

• на вертикальных воздуховодах – любое;
• на горизонтальных воздуховодах – такое положение, чтобы привод находился в верхней полусфере относительно горизонтальной плоскости (вал клапана расположен выше оси воздуховода).

Для клапана с ручным приводом: независимо от положения воздуховода – любое.

Принцип действия гермоклапана:
При открытии клапана электропривод или ручной привод передаёт вращение валу, соединённому с тарелкой. В начале поворота вала на 10–20° тарелка отходит от седла корпуса, поворачиваясь, что достигается с помощью одной или нескольких пружин. При дальнейшем повороте вала тарелка совместно с рычагом устанавливается параллельно оси прохода гермоклапана, открывая проход для среды. Закрытие прохода клапана происходит в обратном порядке: тарелка сначала поворачивается на 90°, становится напротив седла, затем при дальнейшем повороте вала на 10–20° прижимается к седлу. Клапан изготавливается из углеродистой стали с порошковым покрытием по каталогу.

Технические характеристики

Основные элементы конструкции

1. Корпус – сварная металлоконструкция, состоит из обечайки и фланцев.
2. Тарелка – запорный элемент клапана.
3. Вал – служит для передачи вращающего момента от привода на тарелку.
4. Рычаг.

Габаритные и присоединительные размеры, мм
